74LS245是驱动芯片,主要作用是提高单片机I/O的驱动能力,犹如三极管放大电流,如上图所示。

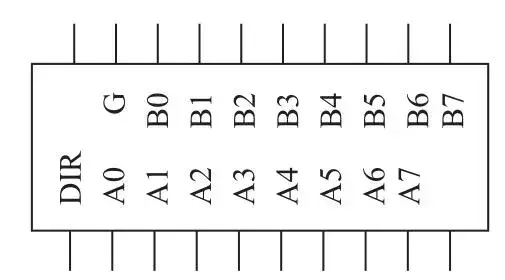

?74LS245图形符号见图
用IC表示。
? 第10引脚接负极,第20引脚接电源VCC。19脚是使能端子,低电平有效,“DIR”是传输信号方向控制端子,当“DIR=0”时,信号由B向A传输,当“DIR=1”时,信号由A向B传输。上节最简单时钟中,位码是用三极管驱动的,既然74LS245功能与三极管一样,我们尝试用74LS245代替三极管,制作最简单时钟硬件电路。

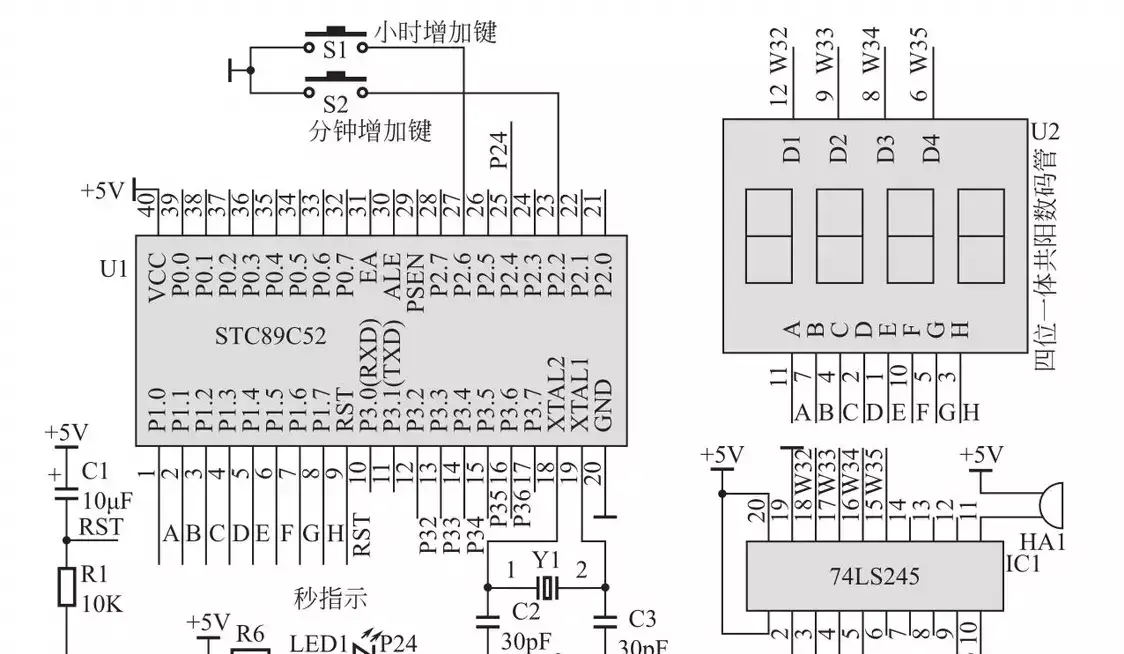

1.电路
74LS245驱动数码管

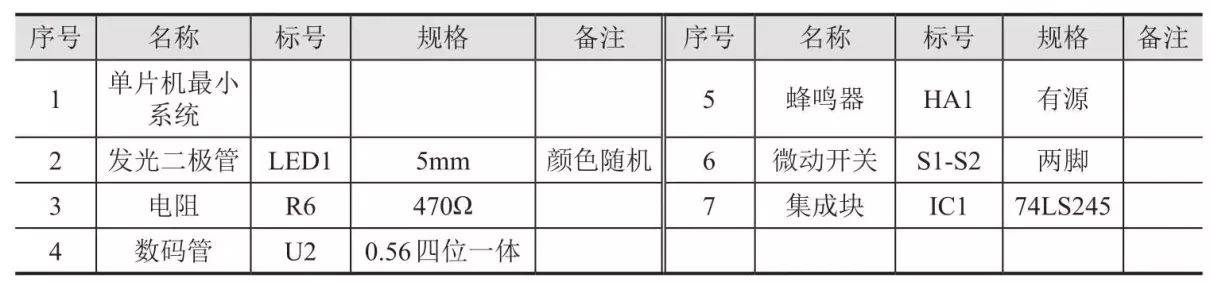

2.元器件清单
3.程序设计
参考前一节。需要注意:
①按键、LED、蜂鸣器接口以及数码管位码定义与前一节不同,需在程序中相应修改。
②在显示函数中,单片机赋予位码的高低电平与前一节程序中相反。
这里只提供显示函数程序。
void display()//延时函数
{
P1=LEDTab`minute%10`;//分个位送数码管显示
MIN_G=1;//打开分个位位选
delay(1);//显示1毫秒
MIN_G=0;//关闭分个位位选
P1=LEDTab`minute/10`;//分十位送数码管显示
MIN_S=1;//打开分十位位选
delay(1);//显示1毫秒
MIN_S=0;//关闭分十位位选
P1=LEDTab`hour/10`;//时十位送数码管显示
HOU_S=1;//打开时十位位选
delay(1);//显示1毫秒
HOU_S=0;//关闭时十位位选
P1=LEDTab`hour%10`;//时个位送数码管显示
HOU_G=1; //打开时个位位选
delay(1); //显示1毫秒
HOU_G=0; //关闭时个位位选
