摆锤式冲击试验机读数

大吴哥 2024-08-06 06:20:02 阅读 (72)

摆锤冲击试验机，亦可称之为摆锤式冲击试验机，其适用于对塑料、薄膜、纸张、复合膜材、金属箔片等材料抗摆锤冲击性能的精确测定，由于其采用电子式试验，自动化程度非常高，配有专业的软件，故能对测试数据进行曲线分析、数据存储、对比等。

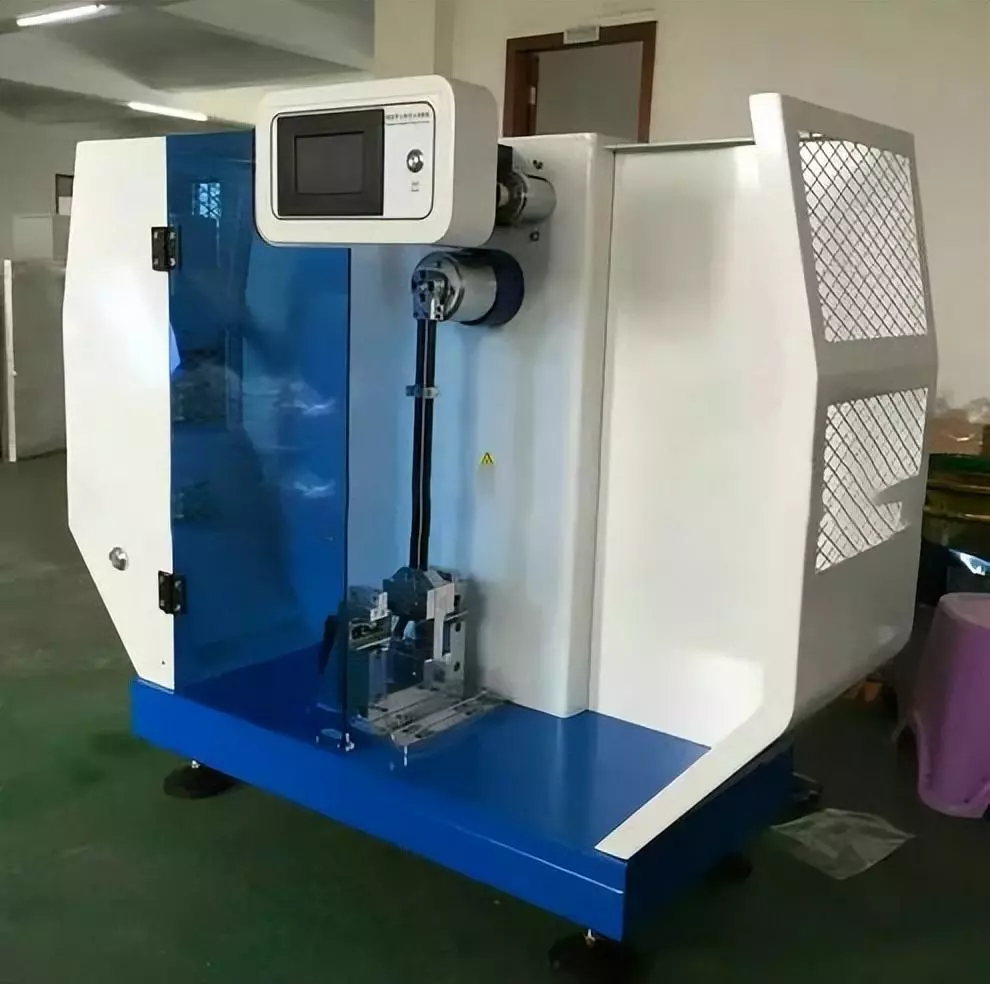

摆锤式冲击试验机读数(1)

摆锤冲击试验机由主机、基础摆体、砝码、标准冲头、标准试验夹板以及微型打印机组成之余，还拥有相关的选购件，如专业软件、通信电缆、非标准冲头、O形圈等。

测试原理：

薄膜冲击试验仪的半球形冲头在一定的速度下冲击并穿过薄膜试样，测量冲头所消耗的能量，以此评价薄膜的抗摆锤冲击能力。

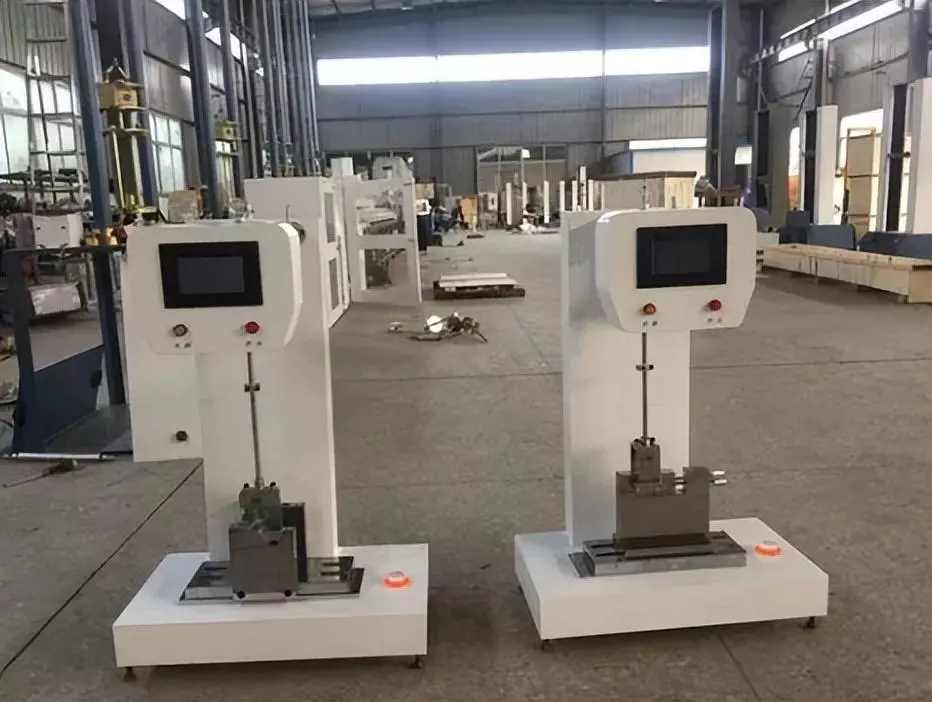

摆锤式冲击试验机读数(2)

试验步骤：

1、按照GB 6672测量薄膜试样的厚度，在所有试样的中心测量一点，取10个试样测试的算术平均值。

2、根据试验的所需的抗摆锤冲击能量选用冲头，使读数在满量 程的10%――90%之间

3、按仪器使用规则校准仪器。

4.、将试样展平放入夹持器中夹紧，试样不应有皱折或四周张力过大的现象。应使10个试样的受冲击面一致。

5、将摆锤挂到释放装置上，在计算机上按键开始试验，使摆锤冲击试样，同样步骤做10个试验，试验结束后自动计算10个试样的算术平均值。

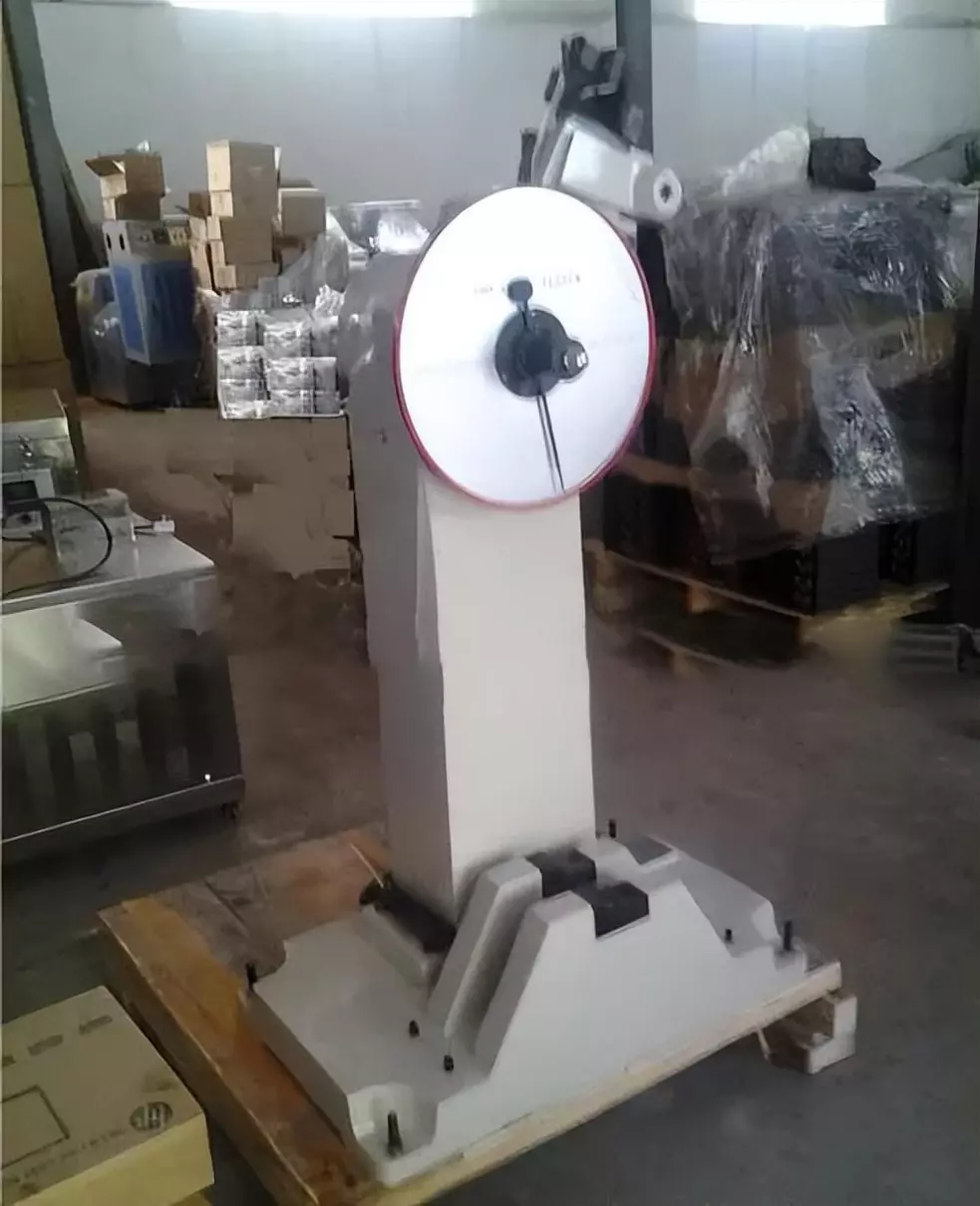

摆锤式冲击试验机读数(3)

摆锤对试样所做功数值的计算公式：

AK=M（COSα-COSβ）

式中：M------摆锤力矩

α------冲击前摆锤扬角

β------冲断试样后摆锤的升起角

由于冲击摆锤的力矩M和冲击前摆锤的扬角α均为常数，因而只要知道冲断试样后摆锤的升起角β，即可根据上式算出消耗于冲断试样的功的数值来。

数值读出：

由于试样有切槽，试样切槽处的横截面积并不等于1cm2，因而冲击后度盘上所读取的数值并不是材料的单位冲击韧性，为了求出材料的单位冲击韧性αK只需要把试验后得到的数据除以试样在切槽处的断面积，即：

αK=AK/F（J/c㎡）

为了便于使用，在做标准试样试验时：F=0.8c㎡不必再按上式计算αK值，可以直接读出。
