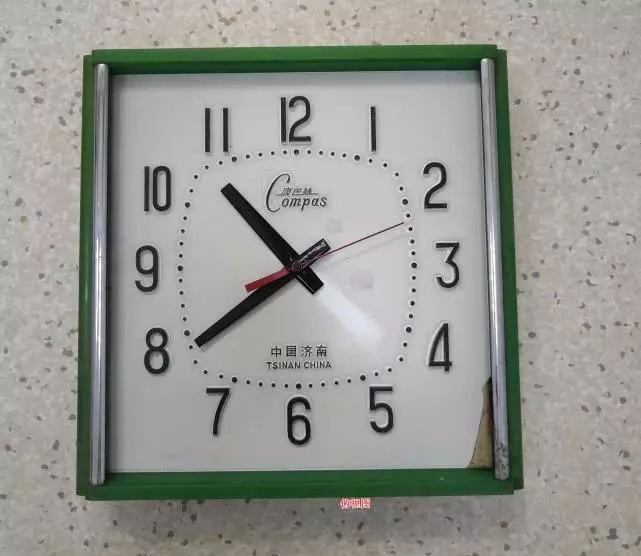

前面发文介绍过,偶然在仓库中发现的一台晶体管游丝摆钟。我是第一次见这种机芯的电子挂钟,很是好奇,发文让网友也开开眼,结果很多网友回帖,从中学到不少知识。原来这是第一代晶体管游丝摆钟,产自上世纪80-90年代,走时精度略差,用电池提供能量,代替传统的发条存储能量的挂钟。

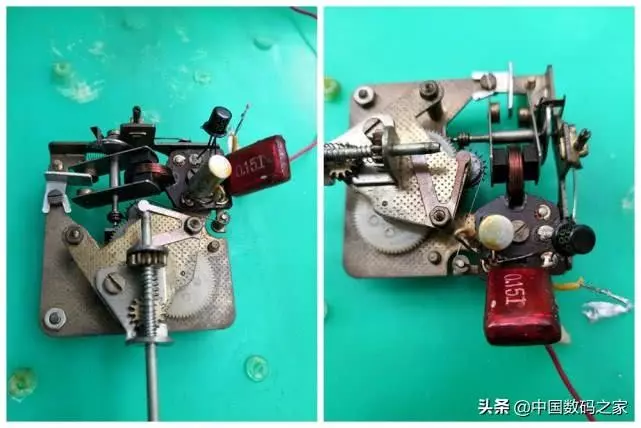

上一次我只是拆开来看了下,给大家分享了几张高清图片,这次我要拆开机芯研究一下电路。先来从两个不同方向近距离观察一下机芯,全铜金属结构,分立电子元件。看一下基本组成黑色金属壳三极管3DG601,铝壳电解质电容器6.3V、33uF,金属膜高精度电阻75K,有机薄膜电容器0.15uF和线圈组成。

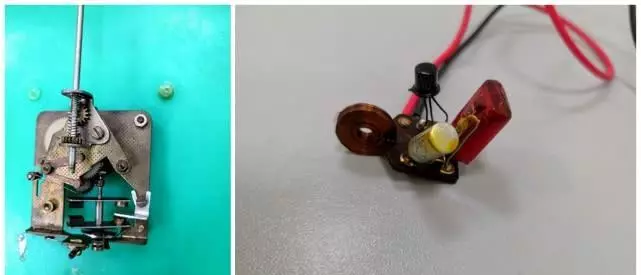

下面我把电路板从纯铜金属机芯上拆下来,拆卸过程内心钦佩,框架纯铜打造,螺丝也是纯铜的,虽当时技术落后,但可谓做工精良。仔细观察,线路板竟然是电木板,可能电压低,不需要考虑绝缘性能等因素。接线柱是铜制空心铆钉,方便焊接又牢固。三极管是金属壳的,边缘有金属凸起,便于分辨管脚。三极管型号3DG601,是NPN型硅管。下图是分解后的机芯和电路板。

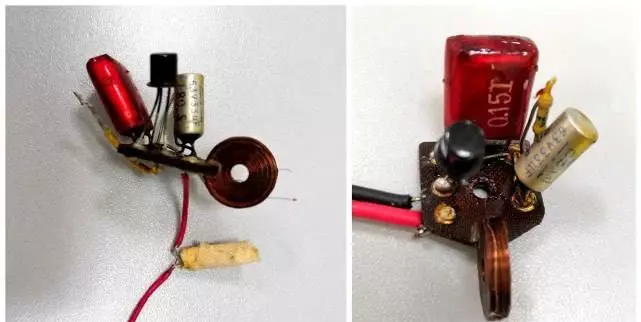

我们从不同方向,近距离观察一下电路板。电路结构很简单,只有几个分立的电子元器件。不容置疑,这个晶体管游丝摆钟绝对是纯手工组装的,就这么几个独立元件也没法用机械生产线,况且线圈的安装和焊接必须手工。从图中可以看到,绕制线圈用的绝缘漆包线非常细,绕着这个线圈匝数一定很多。这里有个小插曲,拆卸后看到线圈上一根细丝以为是毛毛,心思拽掉,结果悲剧了,原来是线圈的引线,焊接到线路板的,没办法飞线接好。

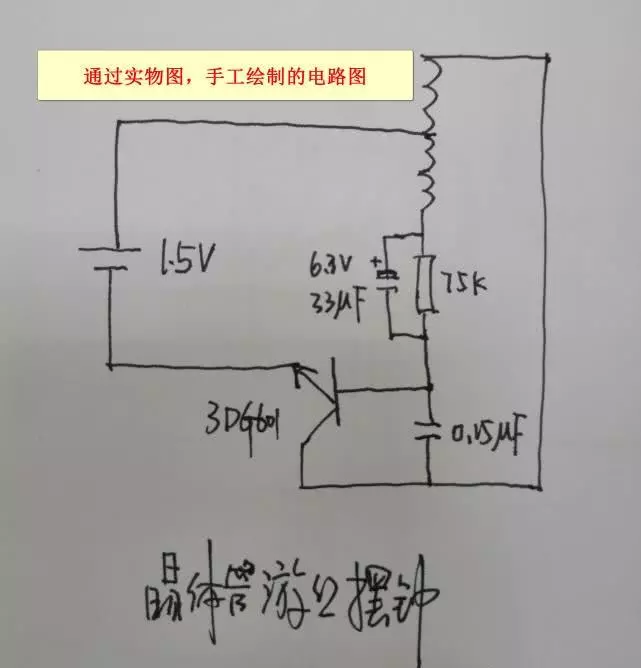

线路板拆下来后,反复端详,从电源正极引线慢慢顺着走,在草纸上绘制电路图。电路很简单,这么几个电子元件,很容易绘制。不过到了线圈这里遇到难题了,原来以为线圈是两根引线,结果发现多条引线用胶粘在线路板上。线路板颜色和漆包线颜色非常接近难以分辨,没办法用万用表电阻档测量一下吧。通过测量,加上观察反复修改绘制成如下电路图,只能说99%的准确度。

从手工绘制的电路图看,是不是很简单呢?前面提到电子钟最开始拿不准年代,绘制电路图时,在电容器上发现了生成年代是80年5月,基本确定这台晶体管游丝摆钟是1980年的产品。也与部分网友说的1980左右是第一代电子钟吻合。鉴于小编能力有限,还请广大网友和读者,分析该电路工作原理以及摆钟的工作频率由哪些元件决定,以及如何提高走时精度。
