传动轴装配技术要求有哪些（史上最牛机械装配技术规范）

作业前准备

(1)作业资料：包括总装配图、部件装配图、零件图、物料bom表等，直至项目结束，必须保证图纸的完整性、整洁性、过程信息记录的完整性。

(2)作业场所：零件摆放、部件装配必须在规定作业场所内进行，整机摆放与装配的场地必须规划清晰，直至整个项目结束，所有作业场所必须保持整齐、规范、有序。

(3)装配物料：作业前，按照装配流程规定的装配物料必须按时到位，如果有部分非决定性材料没有到位，可以改变作业顺序，然后填写材料催工单交采购部。

(4)装配前应了解设备的结构、装配技术和工艺要求。

基本规范

(1)机械装配应严格按照设计部提供的装配图纸及工艺要求进行装配，严禁私自修改作业内容或以非正常的方式更改零件。

(2)装配的零件必须是质检部验收合格的零件，装配过程中若发现漏检的不合格零件，应及时上报。

(3)装配环境要求清洁，不得有粉尘或其它污染，零件应存放在干燥、无尘、有防护垫的场所。

(4)装配过程中零件不得磕碰、切伤，不得损伤零件表面，或使零件明显弯、扭、变形，零件的配合表面不得有损伤。

(5)相对运动的零件，装配时接触面间应加润滑油（脂）。

(6)相配零件的配合尺寸要准确。

(7)装配时，零件、工具应有专门的摆放设施，原则上零件、工具不允许摆放在机器上或直接放在地上，如果需要的话，应在摆放处铺设防护垫或地毯。

(8)装配时原则上不允许踩踏机械，如果需要踩踏作业，必须在机械上铺设防护垫或地毯，重要部件及非金属强度较低部位严禁踩踏。

联接方法

(1) 螺栓联接

a．螺栓紧固时，不得采用活动扳手，每个螺母下面不得使用1个以上相同的垫圈，沉头螺钉拧紧后，钉头应埋入机件内，不得外露。

b．一般情况下，螺纹连接应有防松弹簧垫圈，对称多个螺栓拧紧方法应采用对称顺序逐步拧紧，条形连接件应从中间向两方向对称逐步拧紧。

c．螺栓与螺母拧紧后，螺栓应露出螺母1-2个螺距；螺钉在紧固运动装置或维护时无须拆卸部件的场合，装配前螺丝上应加涂螺纹胶。

d．有规定拧紧力矩要求的紧固件，应采用力矩扳手，按规定拧紧力矩紧固。未规定拧紧力矩的螺栓，其拧紧力矩可参考《附表》的规定。

(2) 销连接

a．定位销的端面一般应略高出零件表面，带螺尾的锥销装入相关零件后，其大端应沉入孔内。

b．开口销装入相关零件后，其尾部应分开60°-90°。

(3)键联接

a.平键与固定键的键槽两侧面应均匀接触，其配合面间不得有间隙。

b．间隙配合的键（或花键）装配后，相对运动的零件沿着轴向移动时，不得有松紧不均现象。

c．钩头键、锲键装配后其接触面积应不小于工作面积的70%，且不接触部分不得集中于一处；外露部分的长度应为斜面长度的10%-15%。

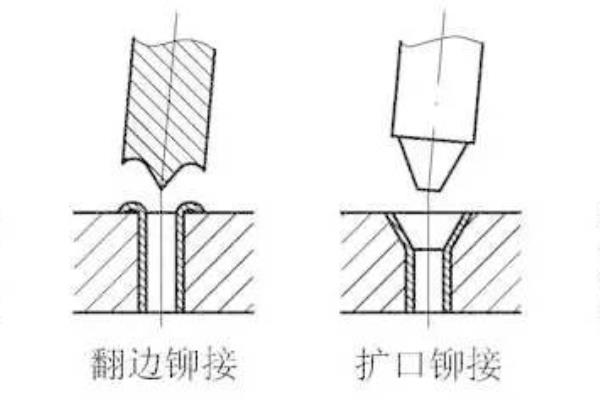

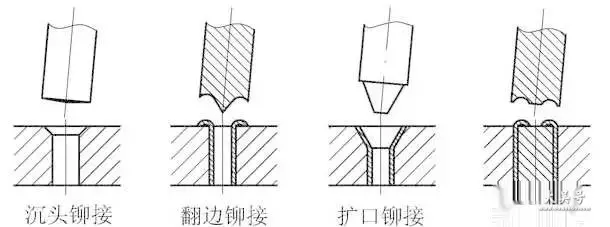

(4)铆接

a.铆接的材料和规格尺寸必须符合设计要求，铆钉孔的加工应符合有关标准规定。

b.铆接时不得破坏被铆接零件的表面，也不得使被铆接零件的表面变形。

c.除有特殊要求外，一般铆接后不得出现松动现象，铆钉的头部必须与被铆接零件紧密接触，并应光滑圆整。

(5)胀套联接

胀套装配：在胀套涂上润滑油脂，将胀套放入装配的毂孔中，套入安装轴后调整好装配位置，然后拧紧螺栓。拧紧的次序以开缝为界，左右交叉对称依次先后拧紧，确保达到额定力矩值。

(6)紧定联接

锥端紧定螺丝的锥端和坑眼应均为90°，紧定螺丝应对准坑眼拧紧。

直线导轨的装配

(1)导轨安装部位不得有污质，安装面平整度必须达到要求。

(2)导轨侧面有基准边时，应紧贴基准边安装，无基准边时，应保证导轨的滑动方向与设计要求一致，导轨固定螺丝拧紧后，应检查滑块的滑动方向是否有偏差，否则必须调整。

(3)如果滑块以传动带带动，传动带与滑块固定张紧后，传动带不得有斜拉的现象，否则必须调整带轮，使传动带的带动方向与导轨平行。

链轮链条的装配

(1)链轮与轴的配合必须符合设计要求。

(2)主动链轮与从动链轮的轮齿几何中心平面应重合，其偏移量不得超过设计要求。若设计未规定，一般应小于或等于两轮中心距的2‰。

(3)链条与链轮啮合时，工作边必须拉紧，并保证啮合平稳。

(4)链条非工作边的下垂度应符合设计要求。若设计未规定，应按两链轮中心距1%～2%调整。

齿轮的装配

(1)互相啮合的齿轮在装配后，当齿轮轮缘宽度小于或等于20mm时，轴向错位不得大于1mm；当齿轮轮缘宽度大于20mm时，轴向错位不得超过轮缘宽度的5%。

(2)圆柱齿轮、圆锥齿轮、蜗杆传动的安装精度要求，应根据传动件的精度及规格大小分别在jb179-83《渐开线圆柱齿轮精度》、jb180-60《圆锥齿轮传动公差》及jb162-60《蜗杆传动公差》确定。

(3)齿轮啮合面需按技术要求保证正常的润滑，齿轮箱需按技术要求加注润滑油至油位线。

(4)齿轮箱满载运转的噪声不得大于80db。

机架的调整与联接

(1)不同段的机架高度调节应按照同一基准点，调整到同一高度。

(2)所有机架的墙板，应调整至同一竖直面上。

(3)各段机架调整到位、符合要求后，应安装相互之间的固定联接板。

气动元件的装配

(1)每套气动驱动装置的配置，必须严格按照设计部提供的气路图进行连接，阀体、管接头、气缸等连接时必须核对无误。

(2)总进气减压阀按照箭头方向进行进出口连接，空气过滤器和油雾器的水杯和油杯必须竖直向下安装。

(3)配管前应充分吹净管内的切削粉末和灰尘。

(4)管接头是螺纹拧入的，如果管螺纹不带螺纹胶，则应缠绕生料带，缠绕方向从正面看，朝顺时针方向缠绕，不得将生料带混入阀内，生料带缠绕时，应预留1个螺牙。

(5)气管布置要整齐、美观，尽量不要交叉布置，转弯处应采用90°弯头，气管固定时不要使接头处受到额外的应力，否则会引起漏气。

(6)电磁阀连接时，要注意阀上各气口编号的作用：p：总进气；a：出气1；b：出气2；r（ea）：与a对应的排气；s（eb）：与b对应的排气。

(7)气缸装配时，活塞杆的轴线与负载移动的方向应保持一致。

(8)使用直线轴承导向时，气缸活塞杆前端与负载联接后，在整个行程中，不得有任何的别劲存在，否则将损坏气缸。

(9)使用节流阀时，应注意节流阀的类型，一般而言，以阀体上标识的大箭头加以区分，大箭头指向螺纹端的为气缸使用；大箭头指向管端的为电磁阀使用。

装配检查工作

(1)每完成一个部件的装配，都要按以下的项目检查，如发现装配问题应及时分析处理。

a. 装配工作的完整性，核对装配图纸，检查有无漏装的零件。

b. 各零件安装位置的准确性，核对装配图纸或如上规范所述要求进行检查。

c. 各联接部分的可靠性，各紧固螺丝是否达到装配要求的扭力，特殊的紧固件是否达到防止松脱要求。

d. 活动件运动的灵活性，如输送辊、带轮、导轨等手动旋转或移动时，是否有卡滞或别滞现象，是否有偏心或弯曲现象等。

(2)总装完毕主要检查各装配部件之间的联接，检查内容按（1）中规定的“四性”作为衡量标准。

(3)总装完毕应清理机器各部分的铁屑、杂物、灰尘等，确保各传动部分没有障碍物存在。

(4)试机时，认真做好启动过程的监视工作，机器启动后，应立即观察主要工作参数和运动件是否正常运动。

(5)主要工作参数包括运动的速度、运动的平稳性、各传动轴旋转情况、温度、振动和噪声等。
