华为在去年年末发布了HUAWEI WATCH GT3，本次的GT3升级硬件和软件体验。相较GT2手表GT3的屏占比更加大，升级恒玄BES2500系列芯片，新增了血糖管理、跌倒监测、体温检测以及支持无线充电和手机的反向充电，升级了心率监测升级八通道以及双频五星精准定位，自研TruSport科学运动体系提供专业运动评估及建议。

HUAWEI WATCH GT3 手表外观上延续了GT系列的经典圆形表盘设计，正面搭载了一块1.32英寸AMOLED视网膜屏幕，机身使用不锈钢前壳以及高分子纤维复合材料后壳等，手表46mm版本典型模式续航14天，42mm版本典型模式续航12天。

我爱音频网此前已经和小伙伴们分享了HUAWEI WATCH GT3的使用体验，接下来让我们进入手表的拆解环节，看看手表里面都升级了什么元器件吧~

一、华为WATCH GT3手表开箱

HUAWEI WATCH GT3外包装整体为白色色调的极简设计风格。外包装正面印有产品名称“HUAWEI WATCH GT 3”，表盘大小”42mm“，技术支持”HarmonyOS“。字体流光炫彩设计，在光照下变换角度可看到不同颜色，配合极简外包装营造简约而不简单的高级感。

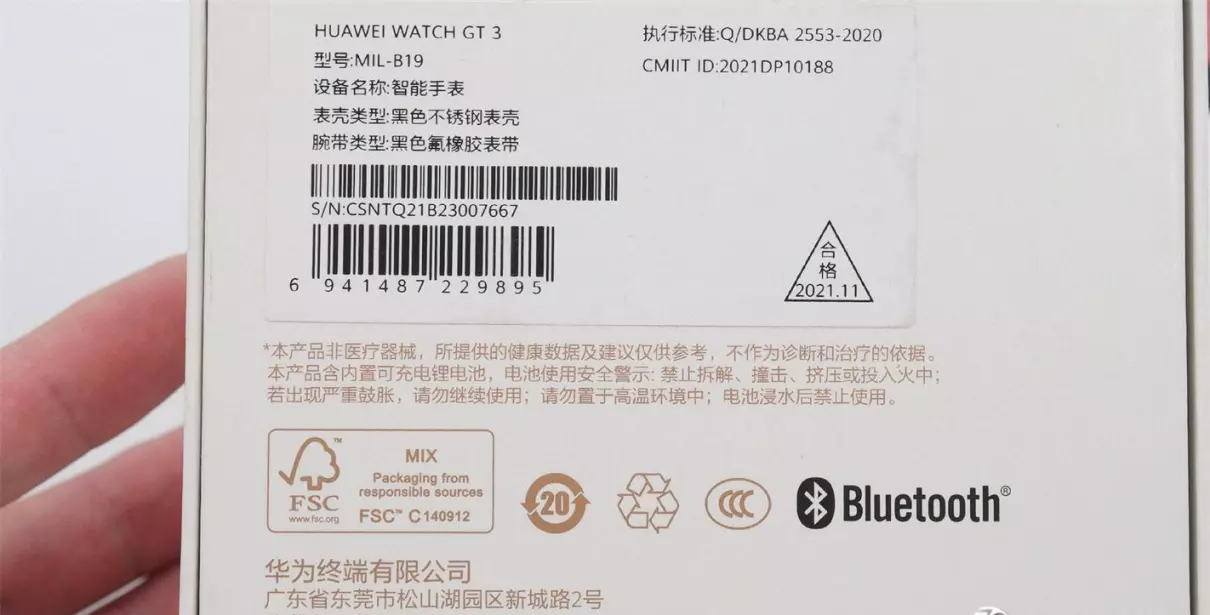

包装盒采用了天地盖设计，背面贴有标签，标签信息一览。标签信息一览，产品名称：HUAWEI WATCH GT3；型号：MIL-B19；设备名称：智能手表；表壳类型：黑色不锈钢表壳；腕带类型：黑色氟橡胶表带，质检合格标识。

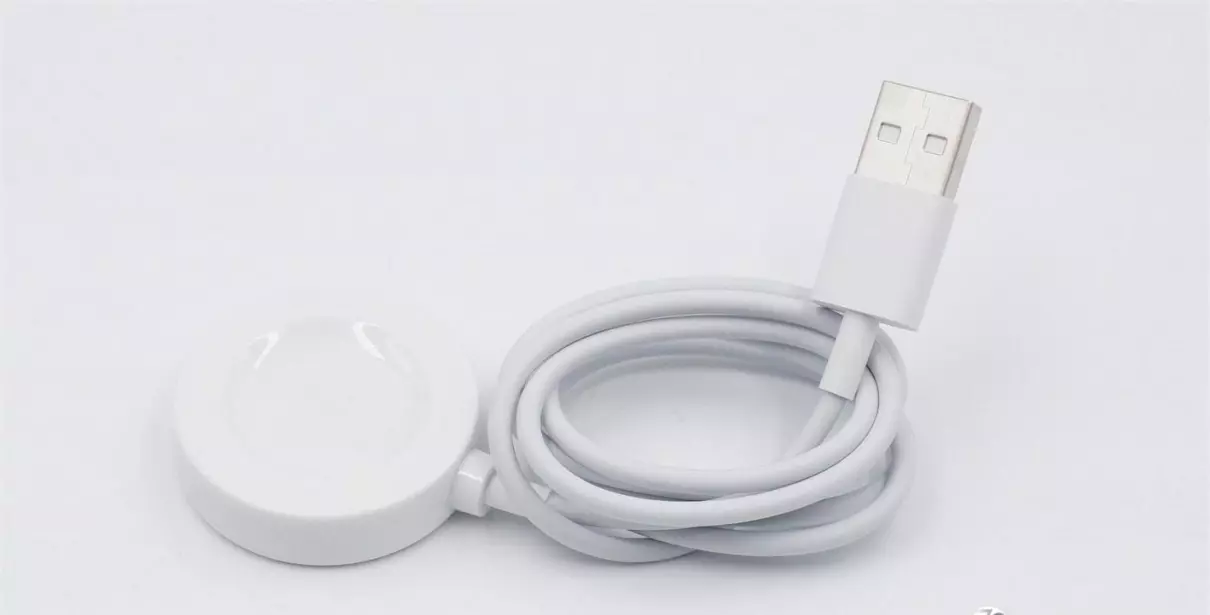

底座为定制的磁吸无线充电底座，有弧线设计适配机身底部。

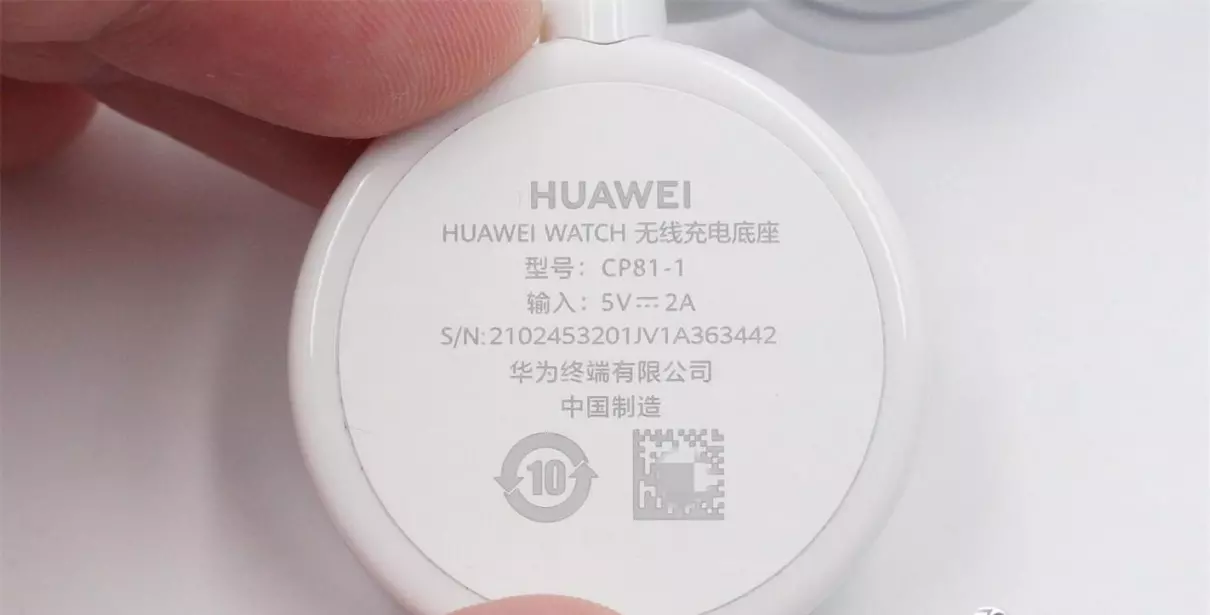

底座背面信息一览。HUAWEI WATCH 无线充电底座。型号：CP8101；输入：5V⎓2A；华为终端有限公司；中国制造；10年循环使用标识。

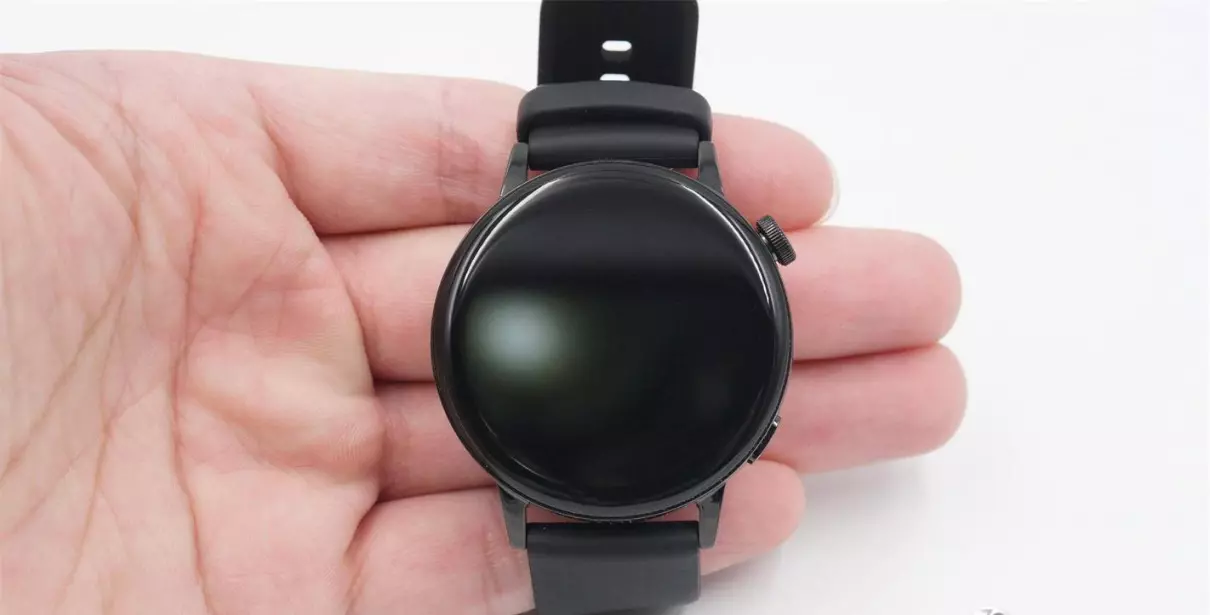

手表表盘使用了3D曲面屏幕，在光照下会有类似流光的效果，带来更好的观感。

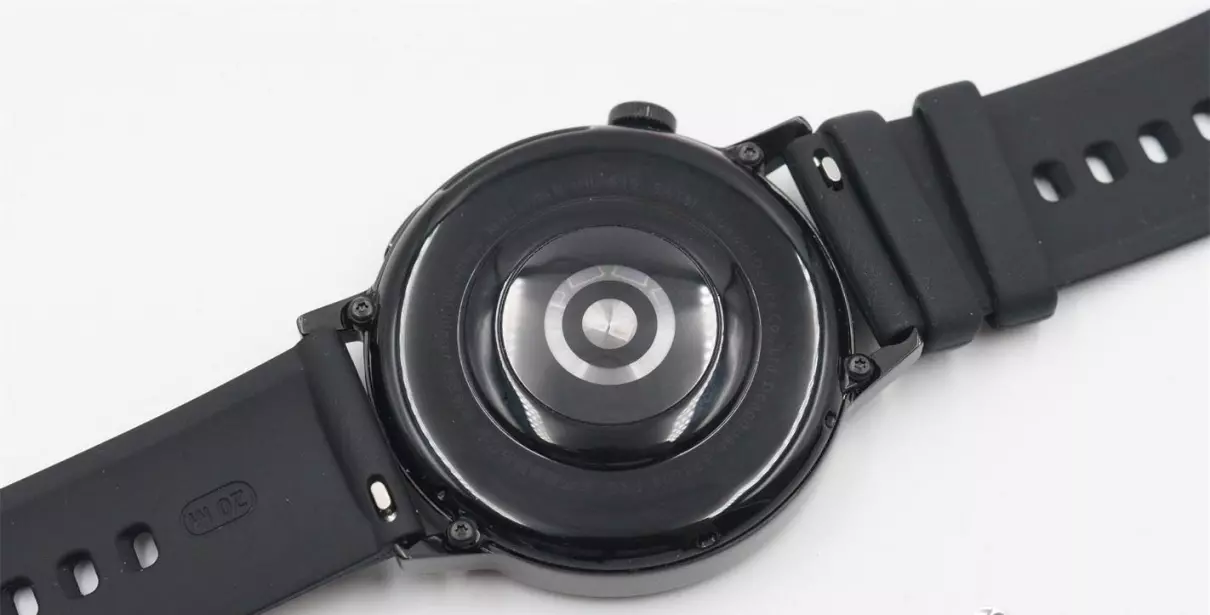

手表的表带使用连接轴和手表连接，表带设有滑锁，拨动滑锁可拆下表带，进行表带的更换。手表底壳通过螺丝和表盘连接。

拨动滑扣拆下手表表带。

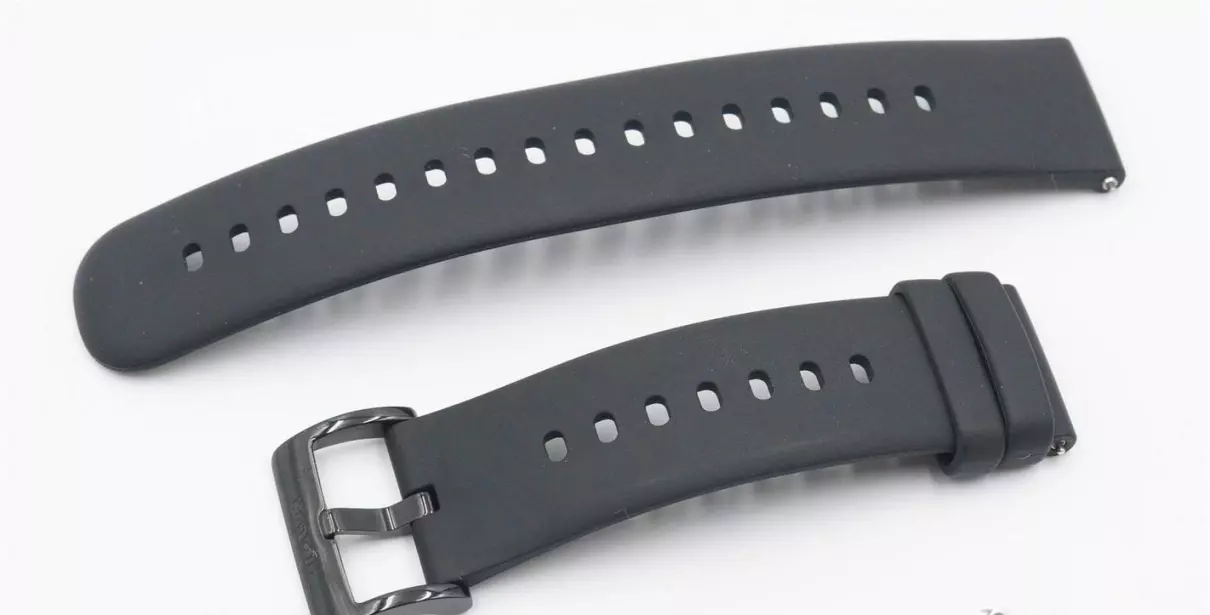

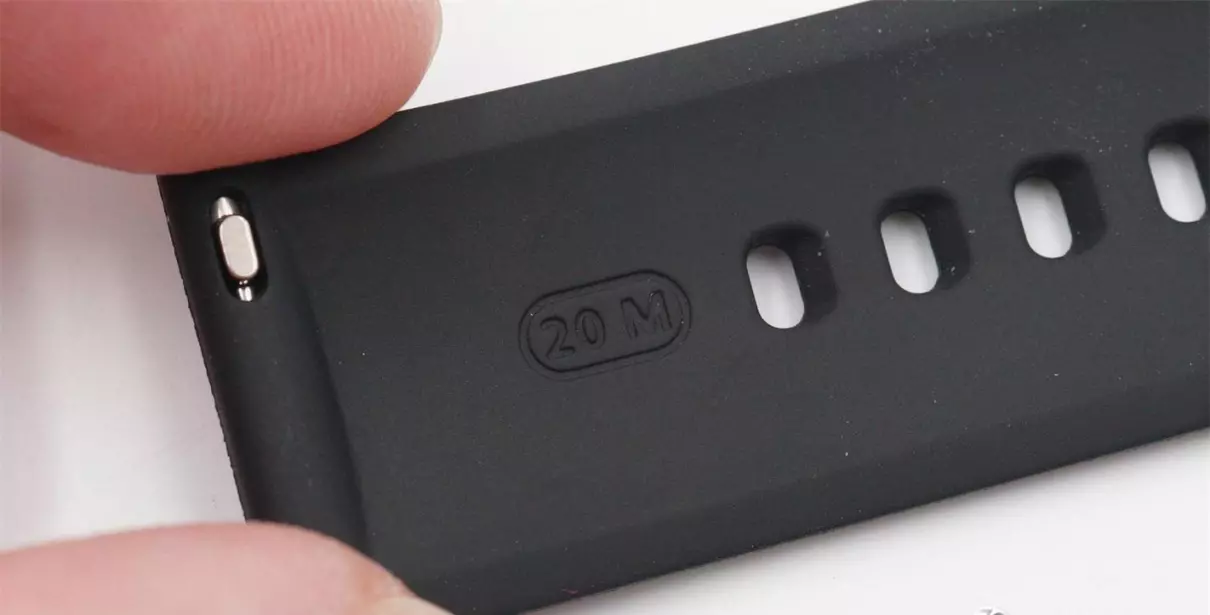

表带内侧印有20M字样，小伙伴们要更换表带记得买表耳宽度为20mm的表带哦。

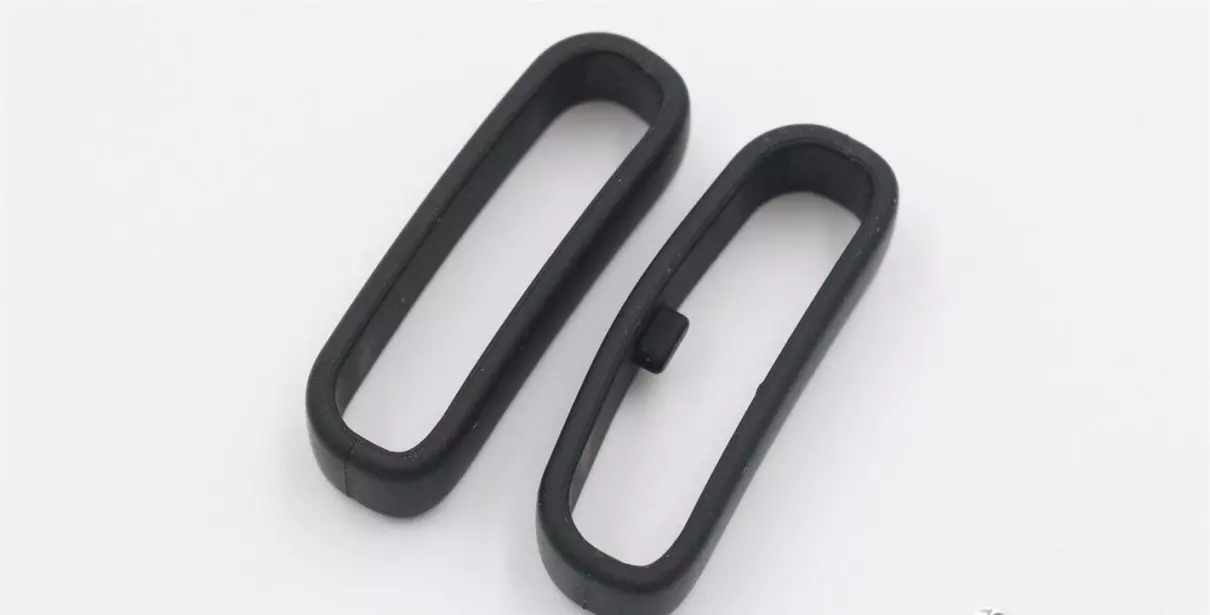

表带箍一览，其中一个表带箍内侧设有凸起用于固定表带位置。

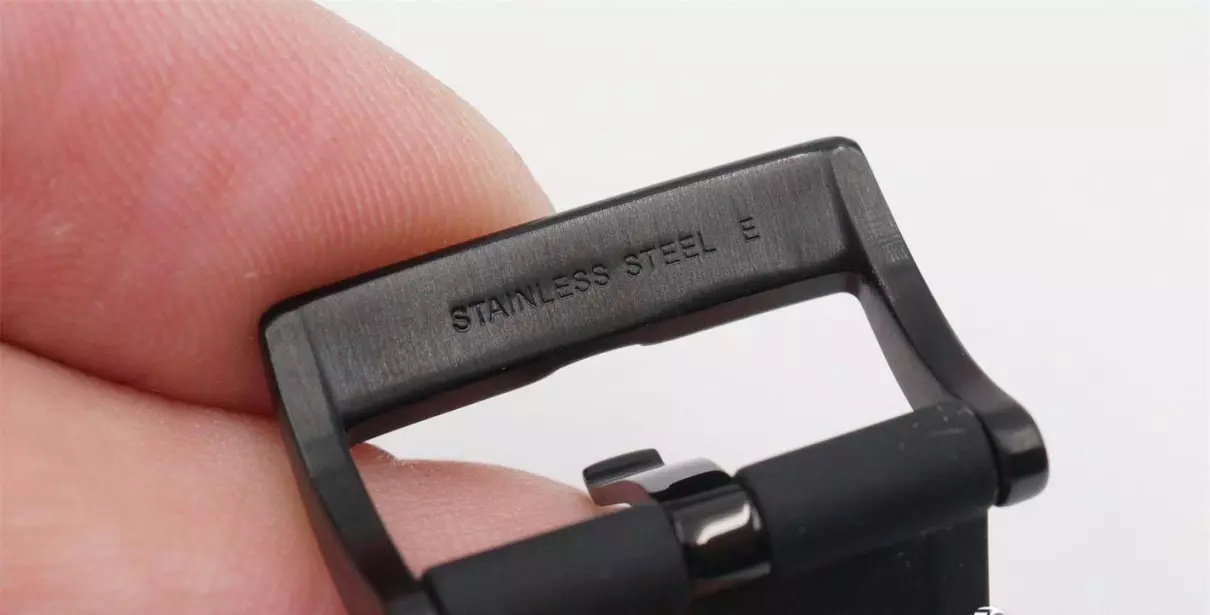

手表表扣特写，印有“STAINLESS STELL E”译为不锈钢。不同于表扣外侧的光滑，表扣内侧进行了哑光处理，整体看起来有高级质感。

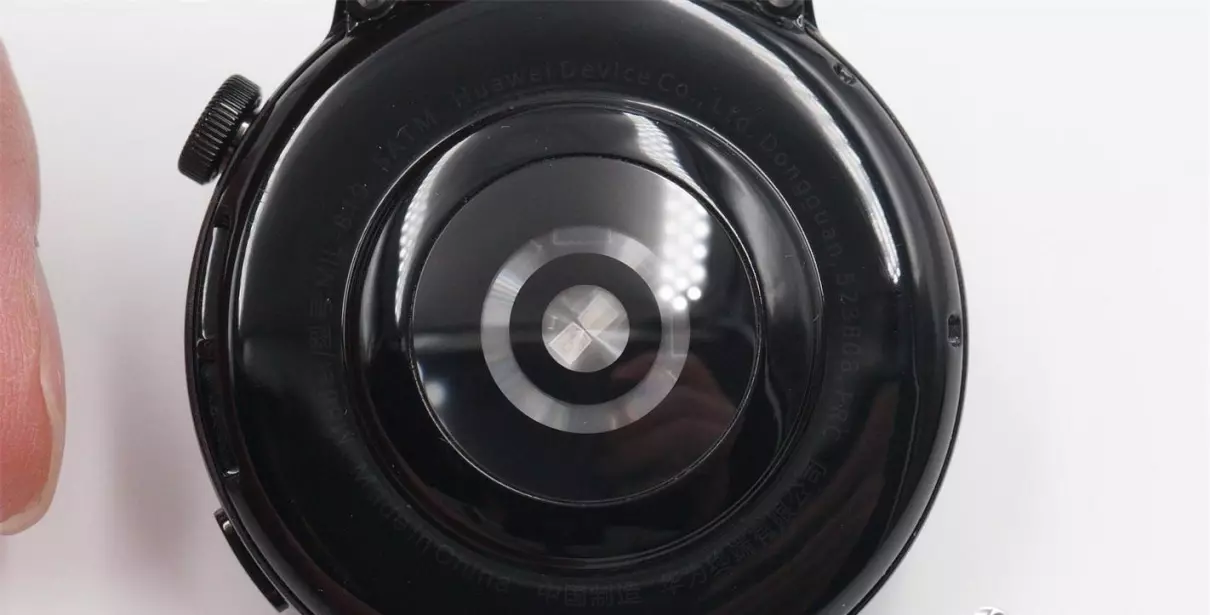

手表底部传感器模组透过菲涅尔透镜下八个环形布局的光电传感器以及两组发光源。菲涅尔透镜可以扩散发光面积获得更佳的灵敏度。

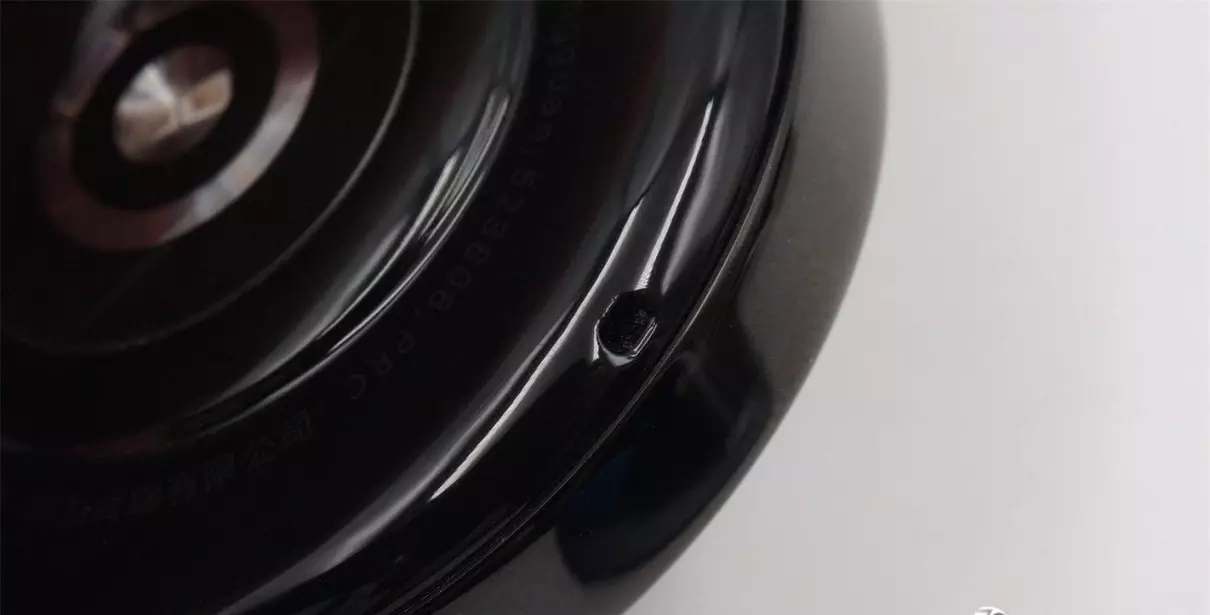

表壳底部另一侧中间设置了一个麦克风拾音孔，用于语音拾音。

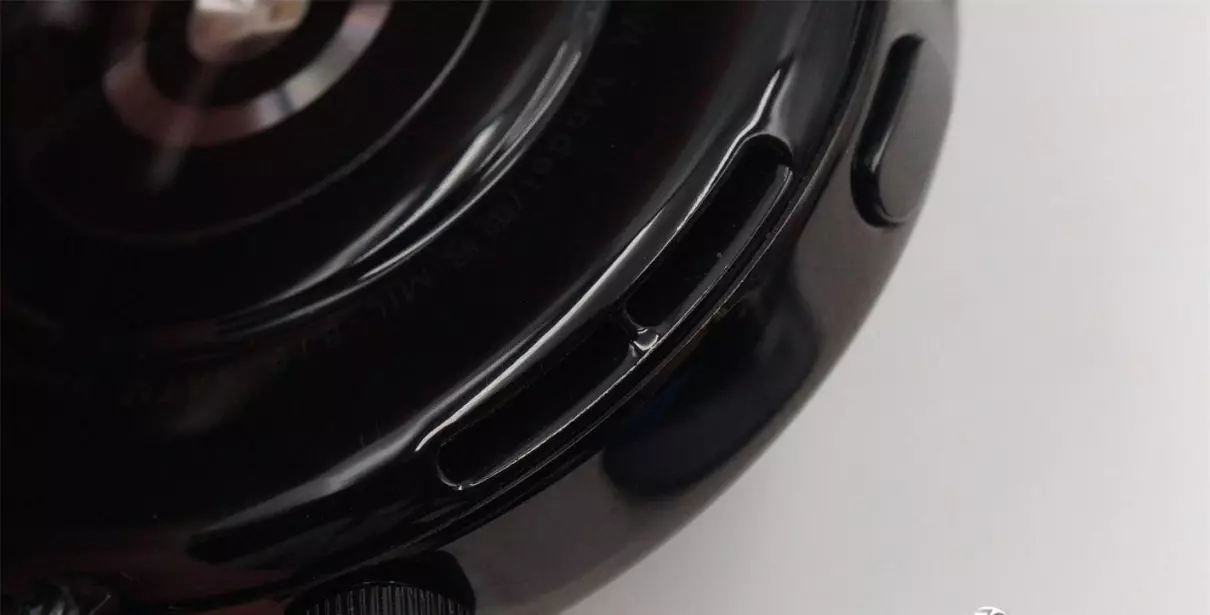

表壳底部设有扬声器开孔，用于声音传出。

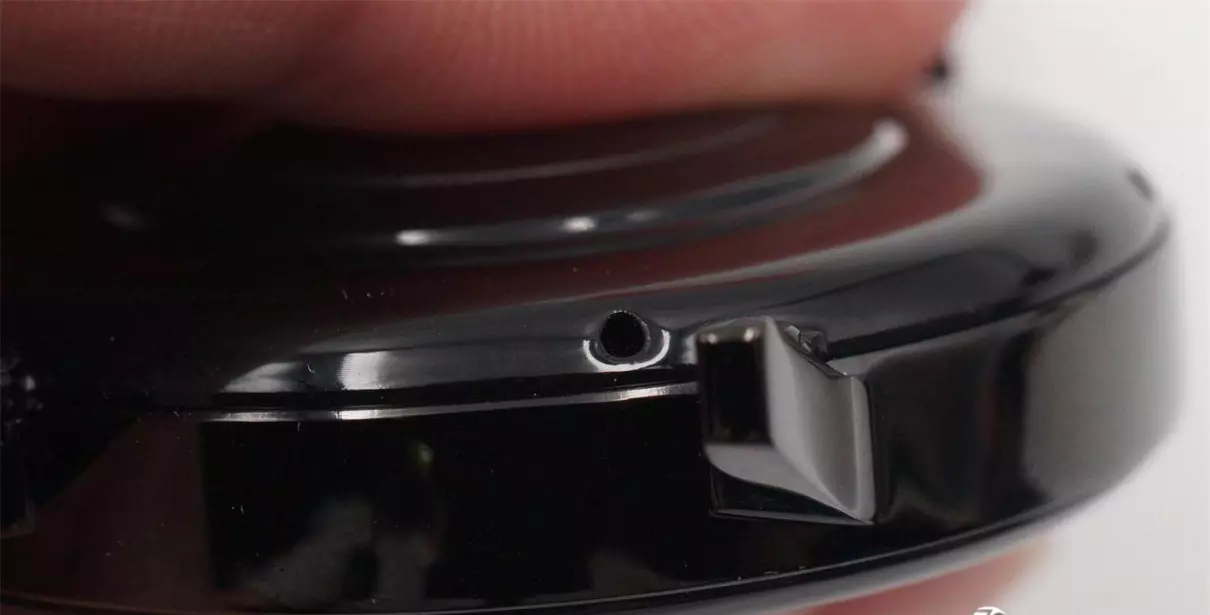

手表的气压传感器开孔。

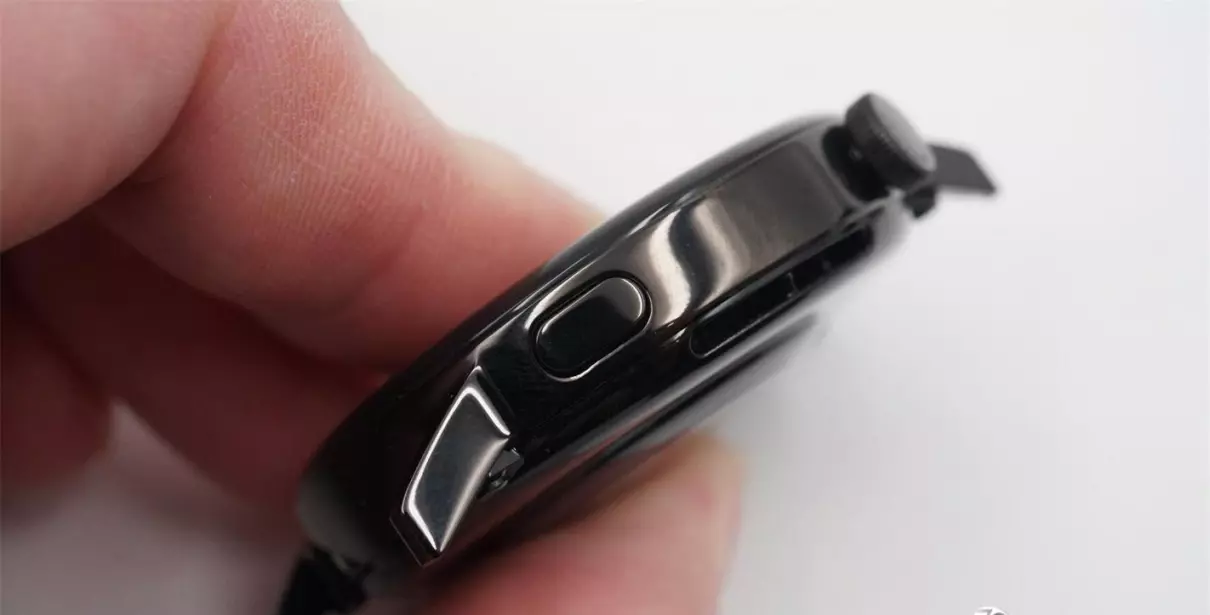

手表右侧设有旋转表冠和一颗功能按键。

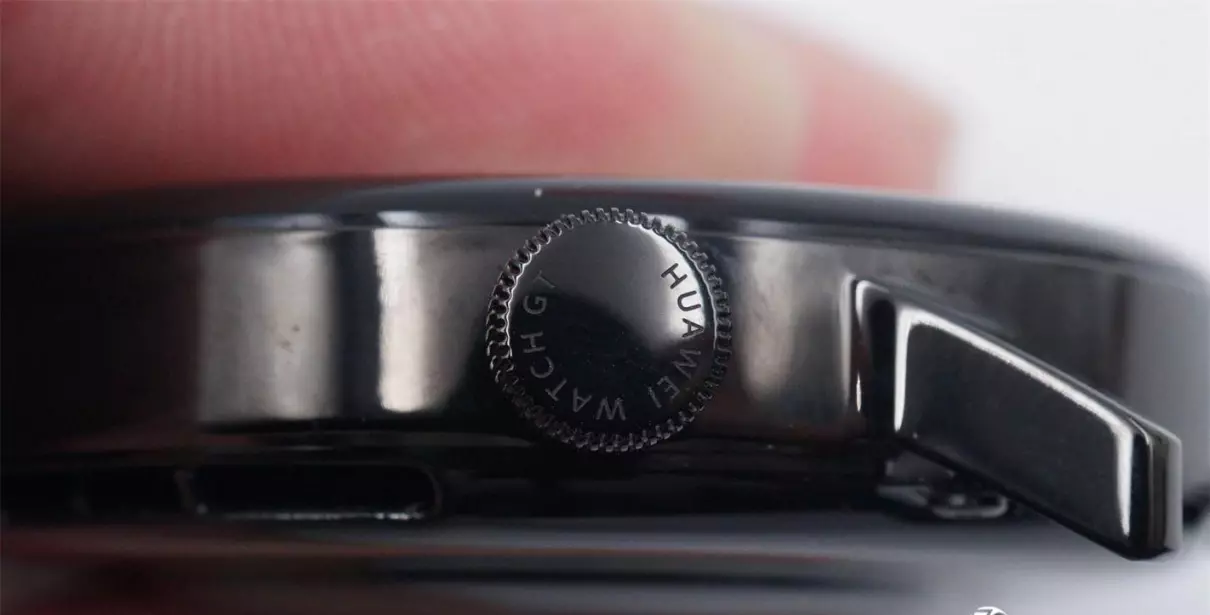

手表表冠特写，表冠上面有“HUAWEI WATCH GT”的字样，细节满满。

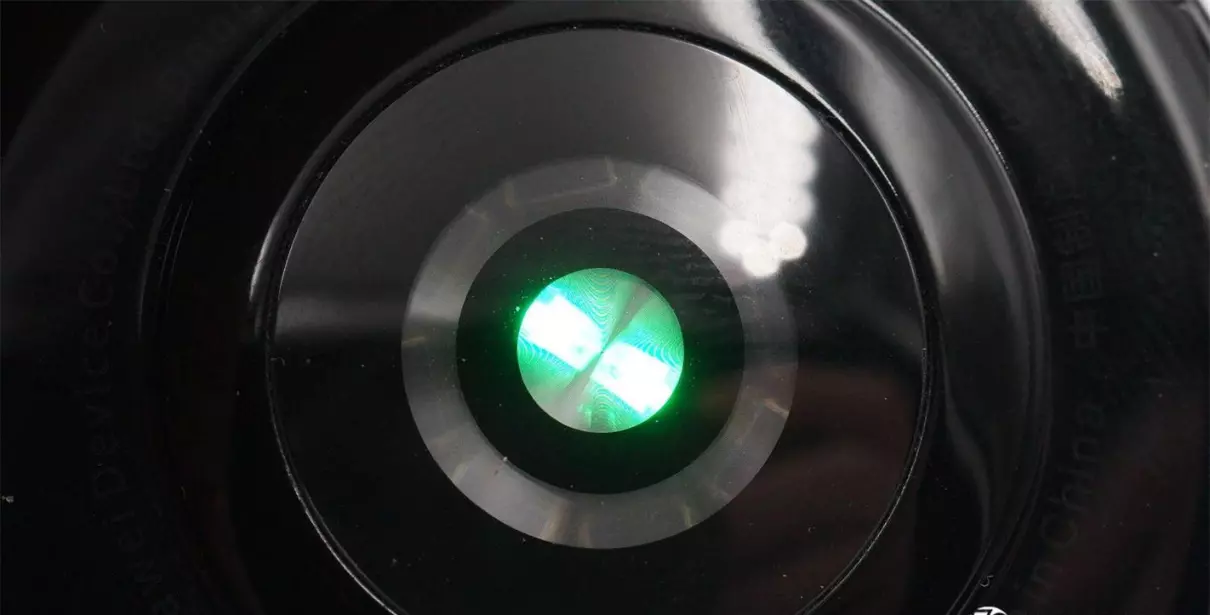

手表传感器工作时，底部的LED灯发绿光。

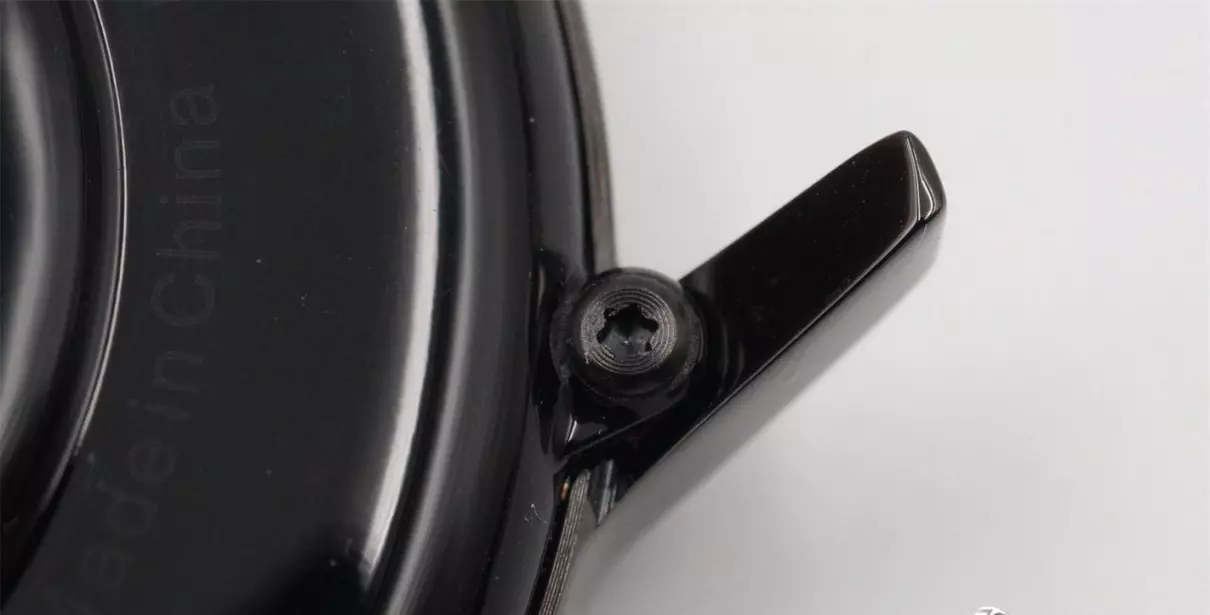

手表底壳通过Torx螺丝固定到手表中框上。

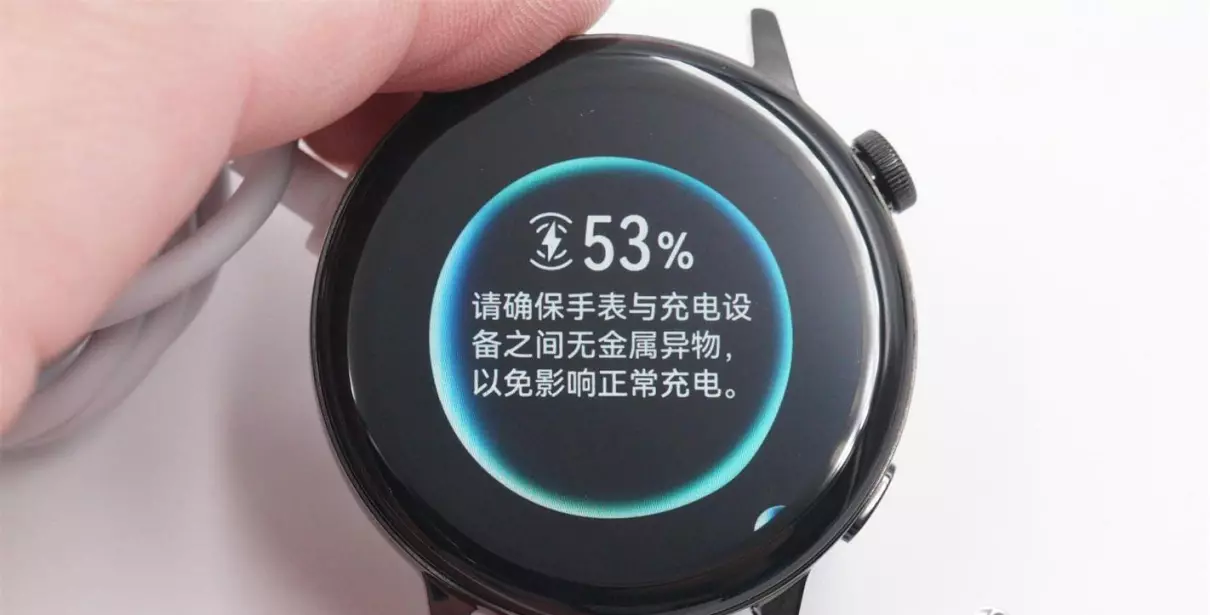

手表采用磁吸无线充电方式，当充电时候表盘会有提示信息，防止吸附金属异物导致充电异常。

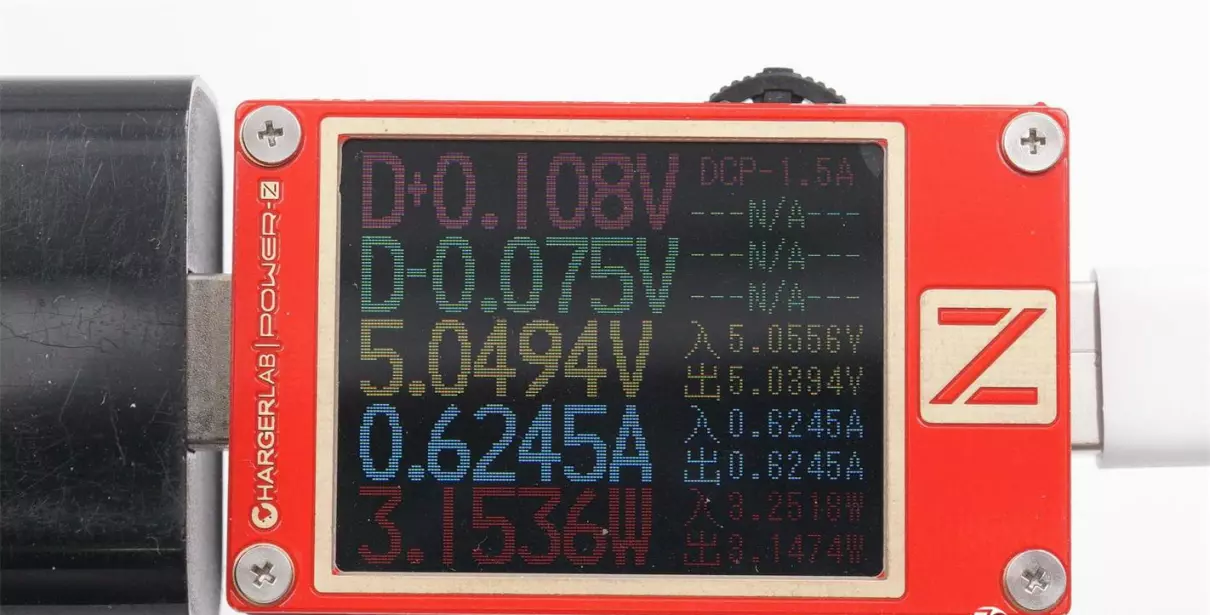

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对华为 WATCH GT3手表进行有线充电测试，充电电压约为5.05V，充电电流约为0.62A，输入功率约为3.20W。

二、华为WATCH GT3手表拆解

看完了产品的外观，接下来让我们进入拆解环节吧，首先进行充电底座的拆解。

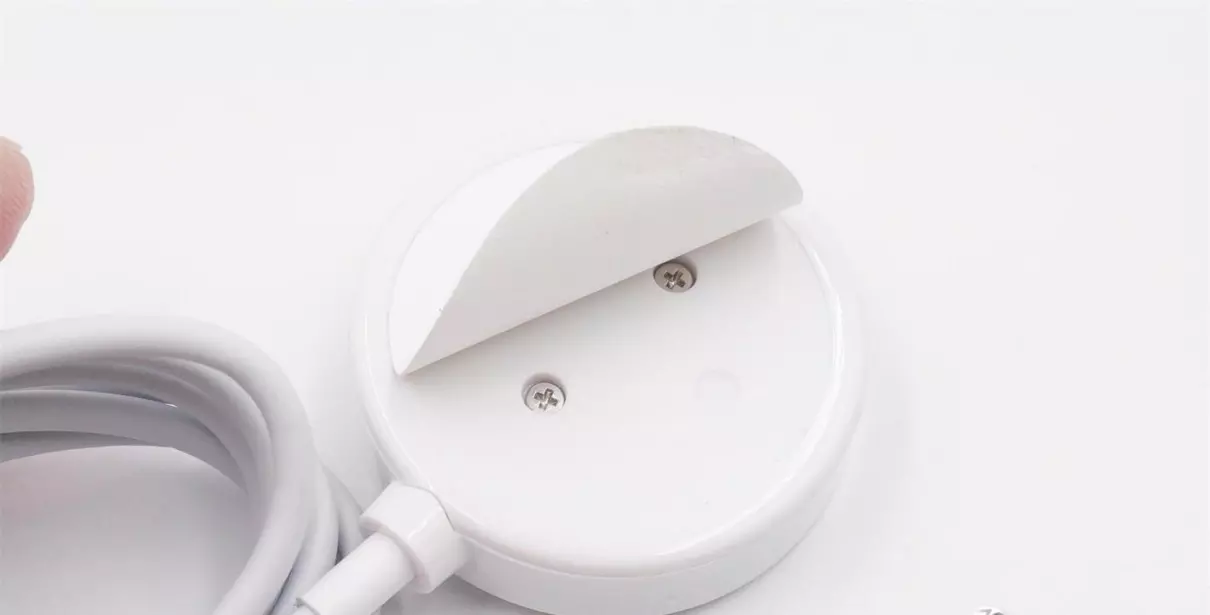

揭开充电底座的贴纸可以看到隐藏在贴纸下面的两颗螺丝。

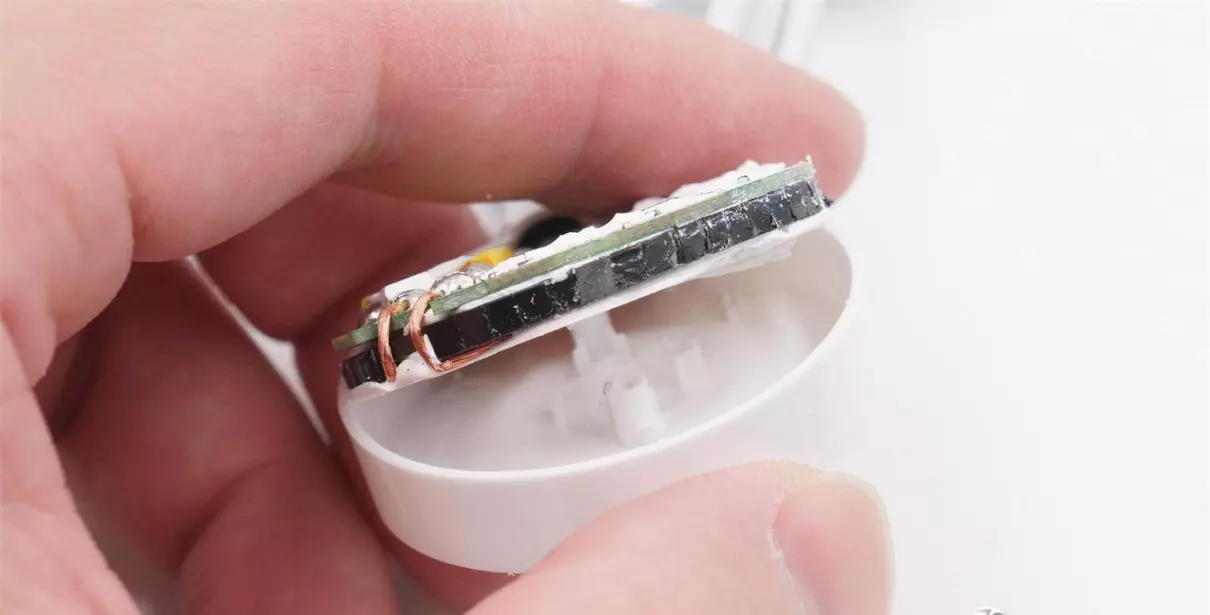

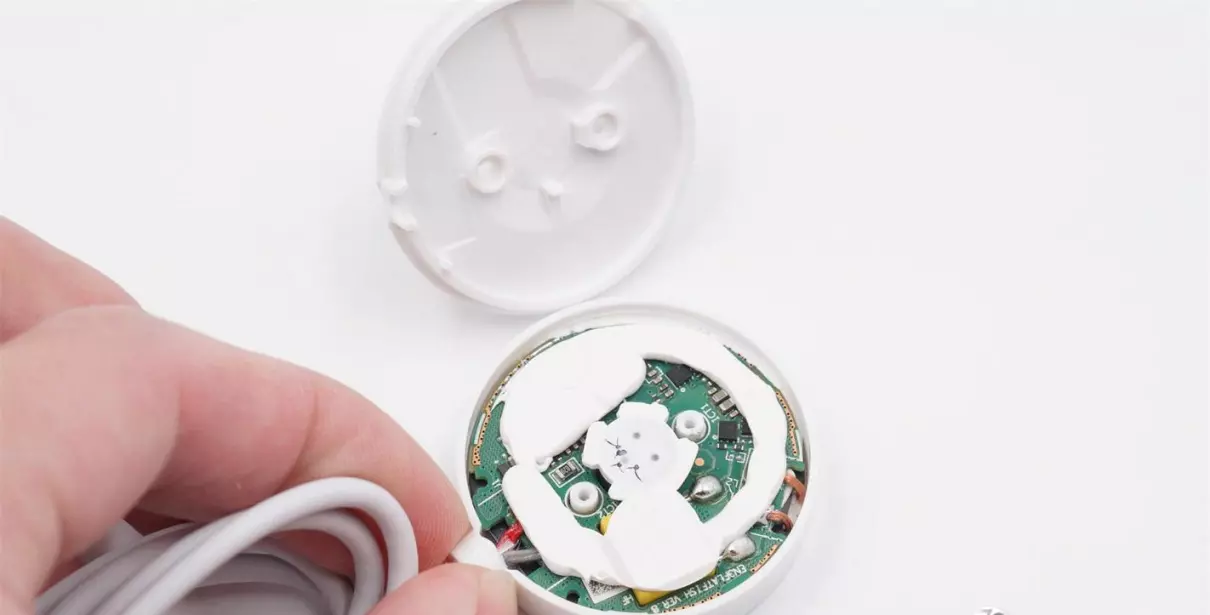

拧下螺丝拆开充电底座的底壳。

无线充底座正中，吸附手表的磁铁特写。

无线充电底座内的主板采用了大量的白胶固定元器件。

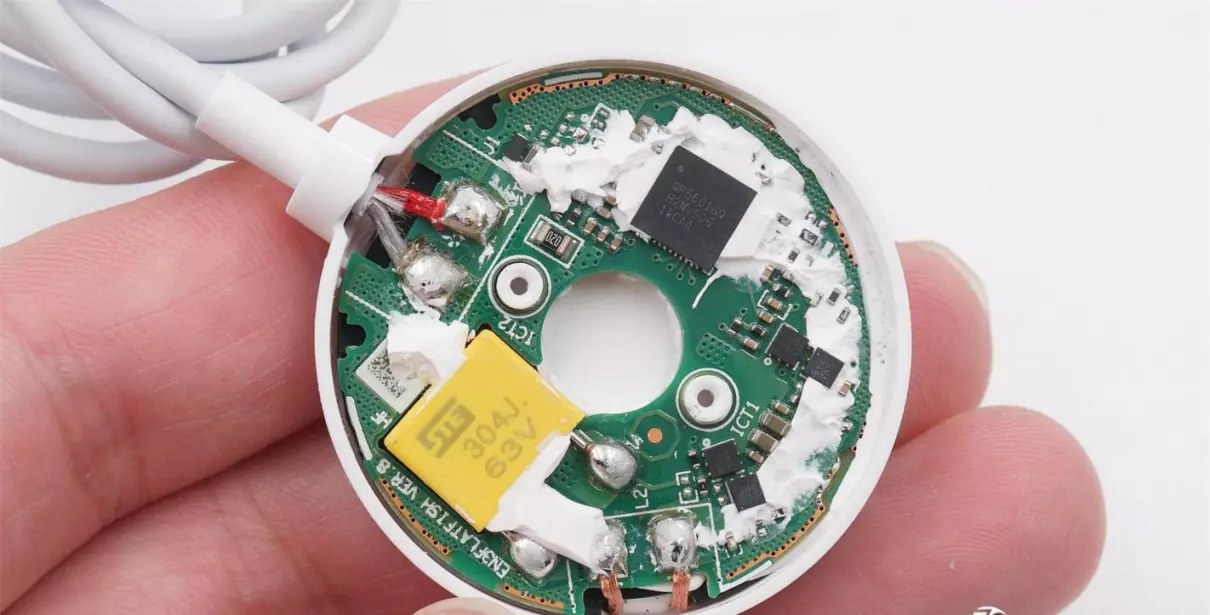

清理白胶后，主板电路一览。

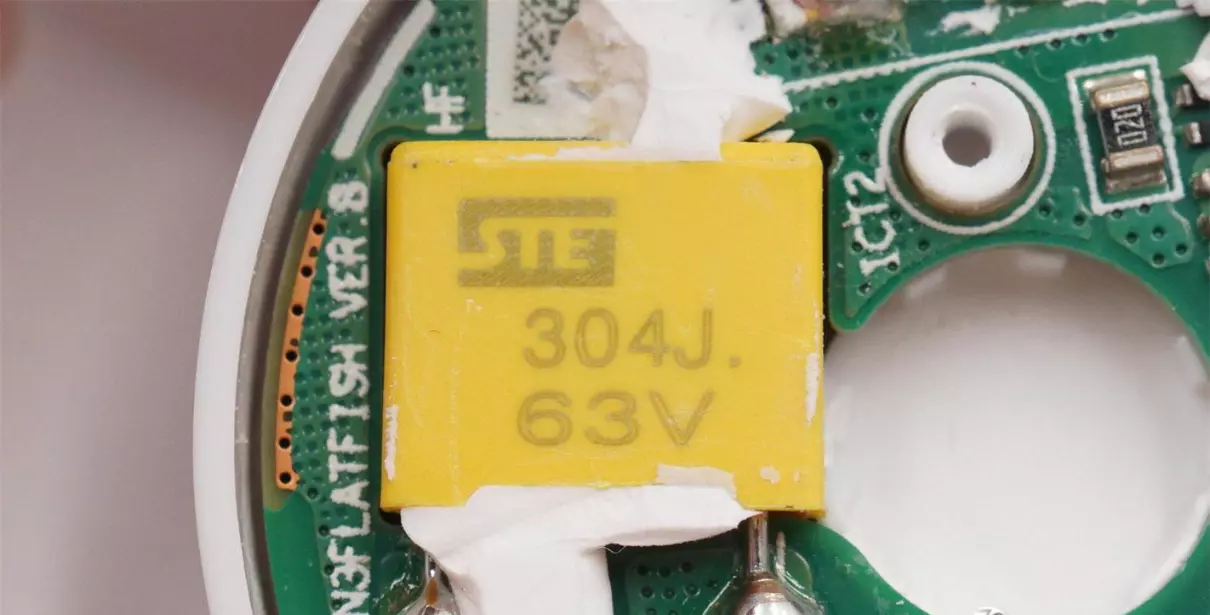

充电底座主板上的谐振电容特写，0.3μF 63V用于手表无线充电。

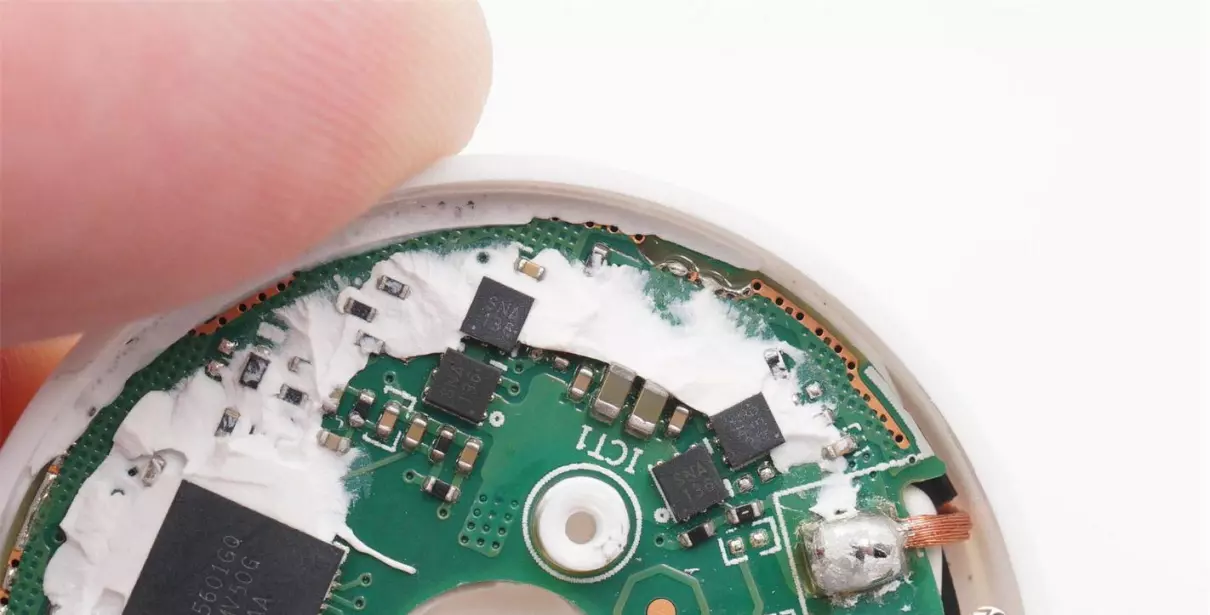

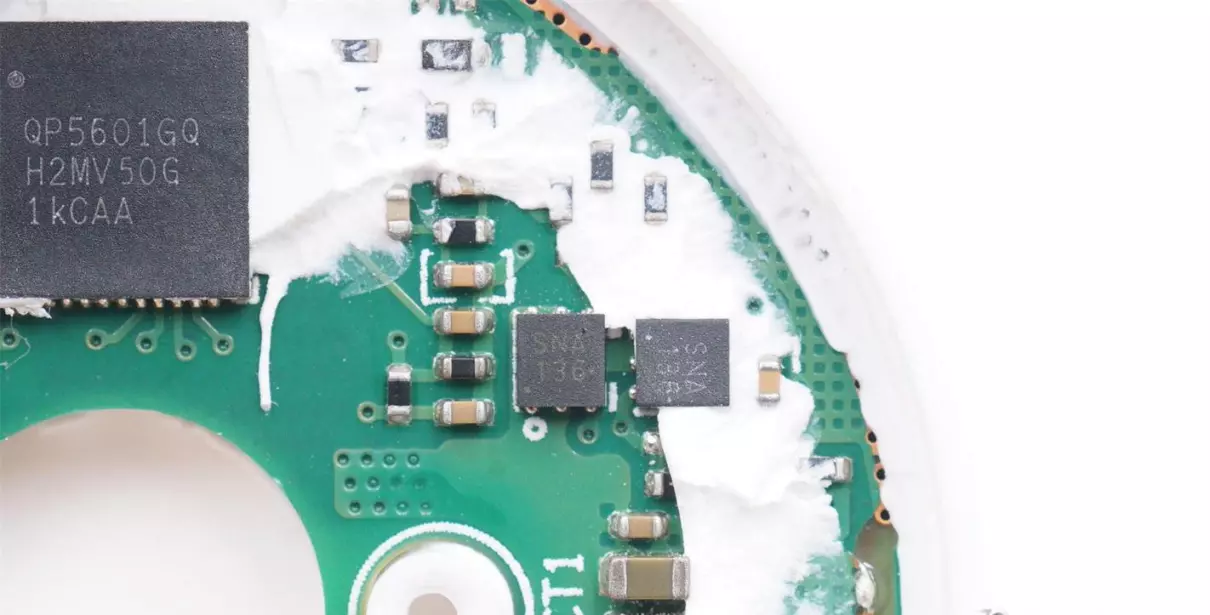

四颗MOS管组成无线充电全桥，丝印SNA。

MOS管特写，丝印SNA。

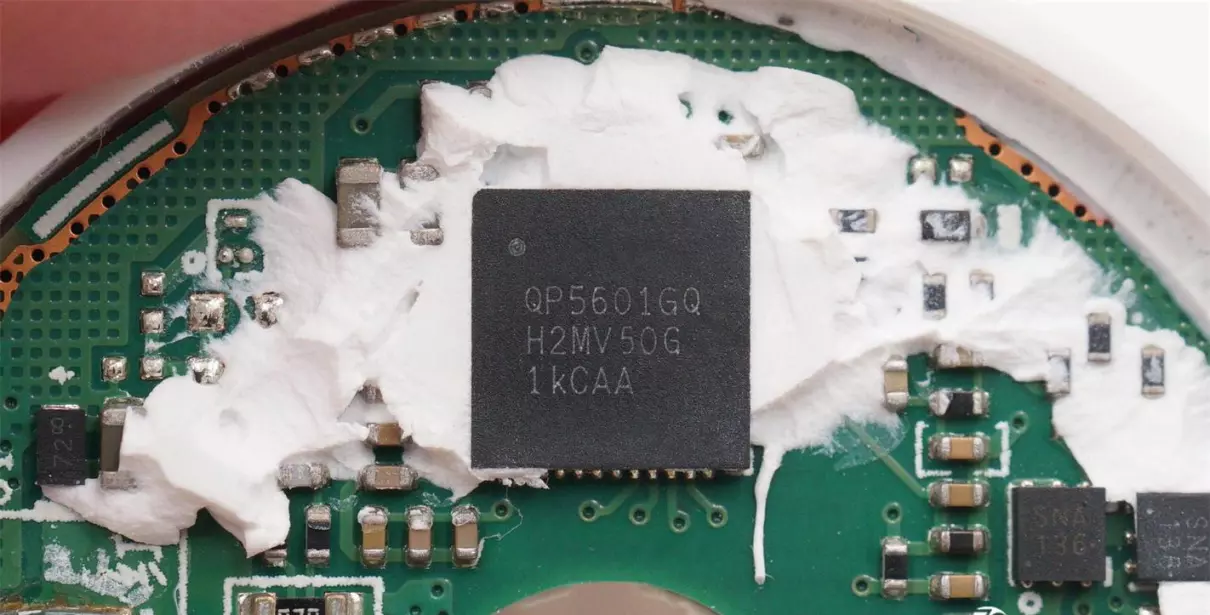

充电底座主板上的无线充电主控芯片特写，型号QP5601GQ。这颗无线充电主控在华为的多设备智能无线充电板中也有应用。

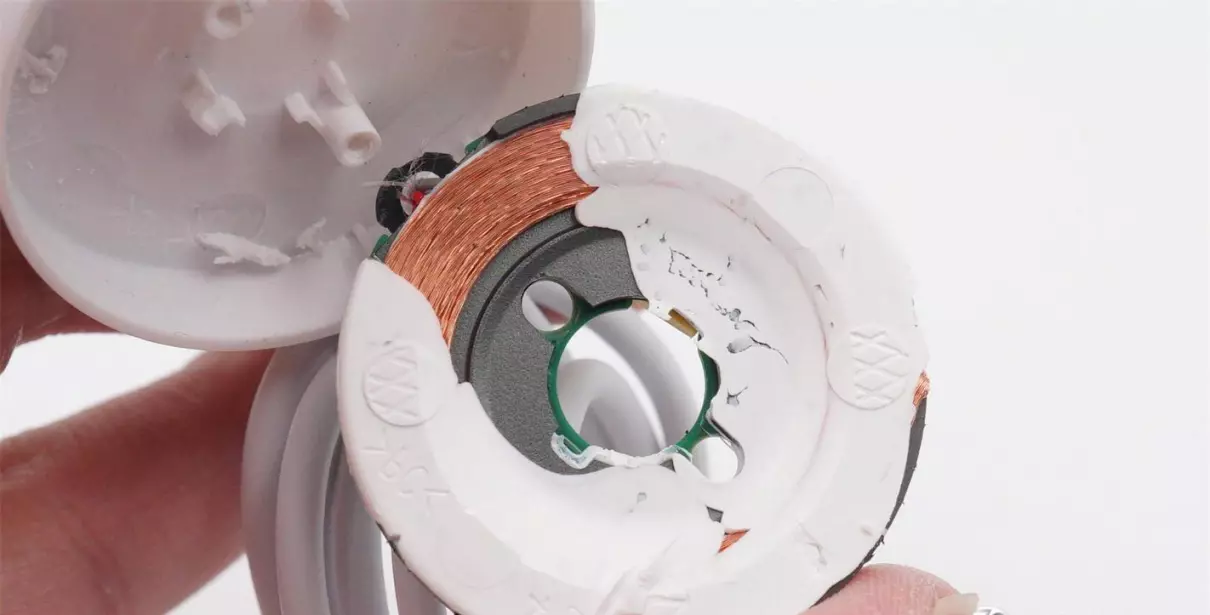

取出主板，主板和线圈中间是铁氧体材料的隔磁板。

充电底座的线圈同样使用了大量白胶固定。

手表拆解

接下来进入手表的拆解环节。

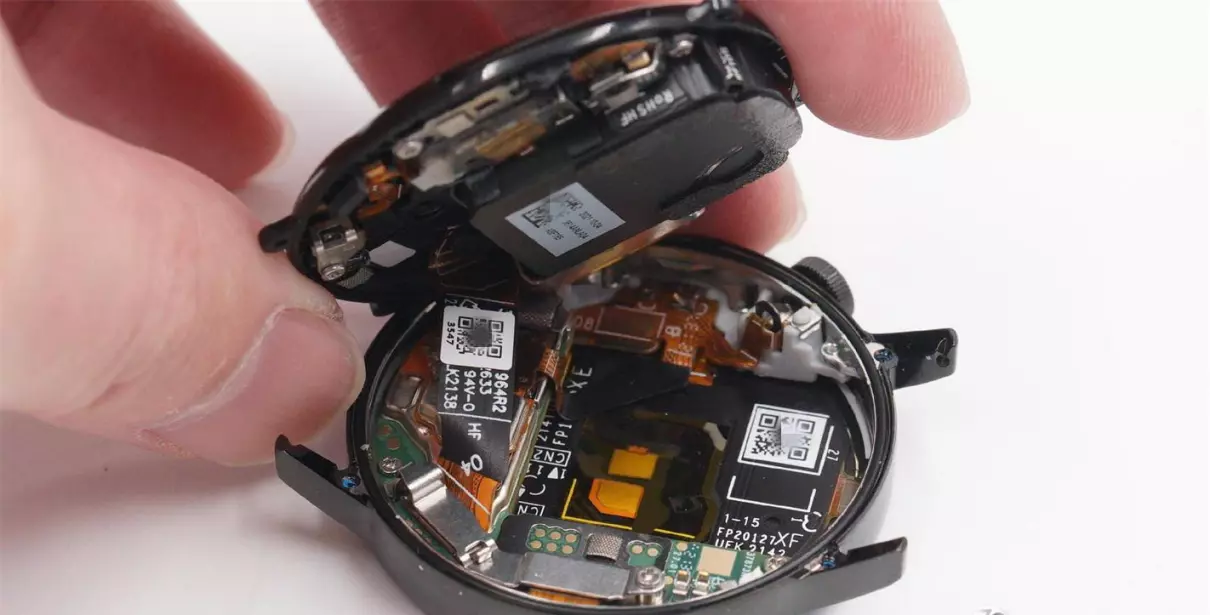

拧下屏幕与手表中框固定的螺丝，拆下屏幕。

手表屏幕通过FPC排线连接到手表主板上采用金属垫片固定。

拆下固定屏幕排线的金属垫片，垫片下面对应到排线插头的位置有缓冲泡棉覆盖。

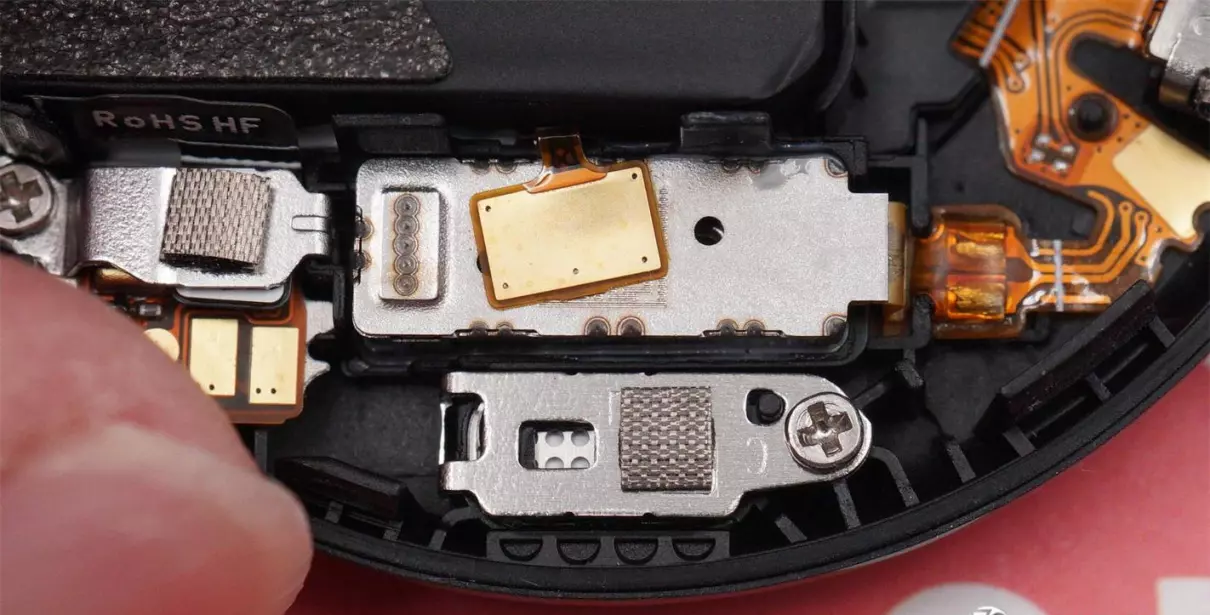

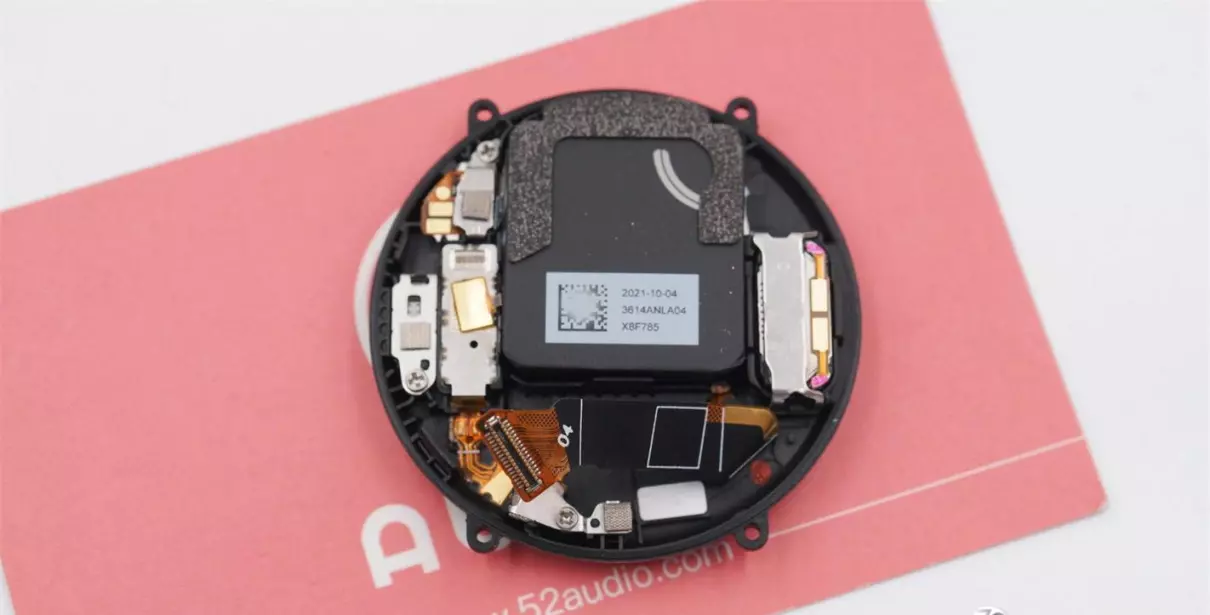

手表底盖内部一览，手表的电池安装在屏幕背面。

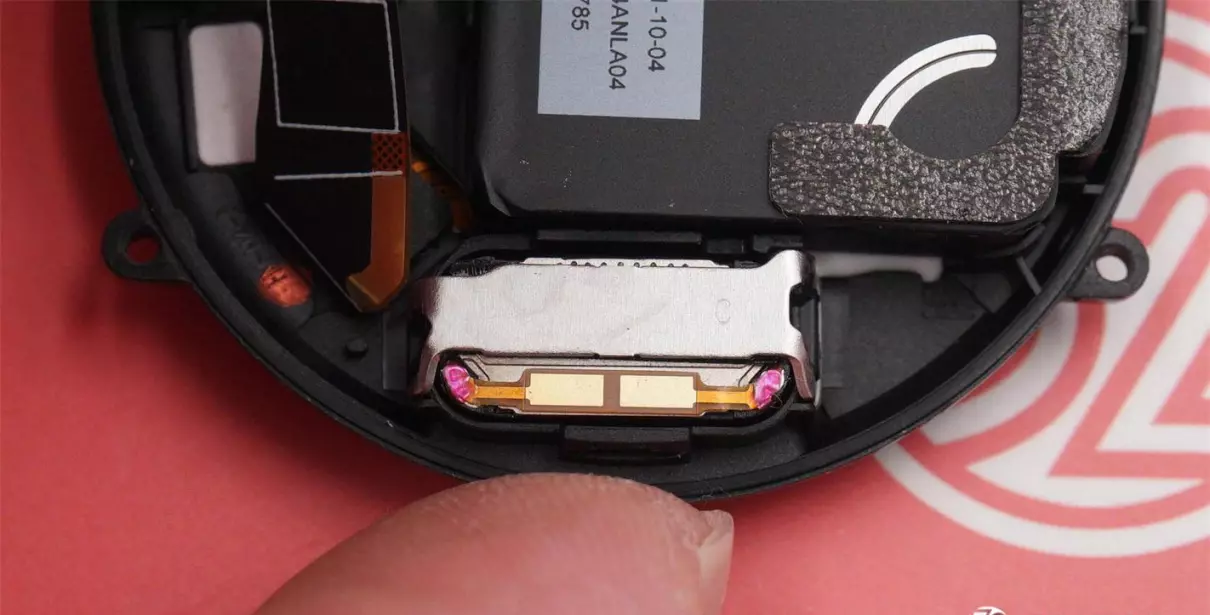

扬声器特写，通过金属触点与簧片连接。

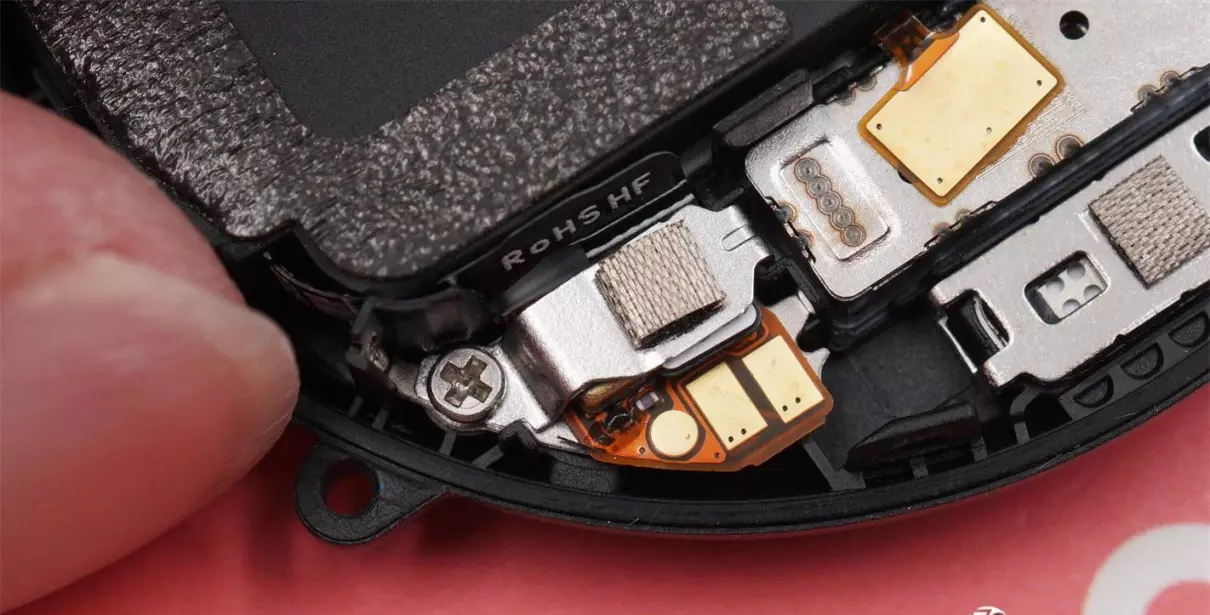

气压传感器使用金属垫片固定位置。

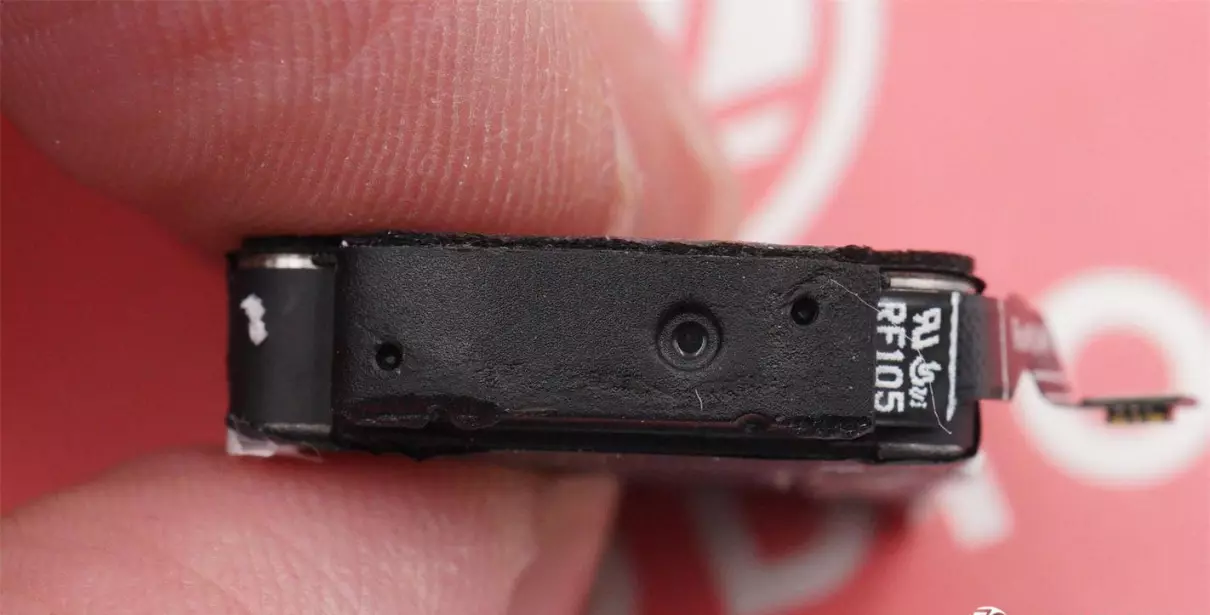

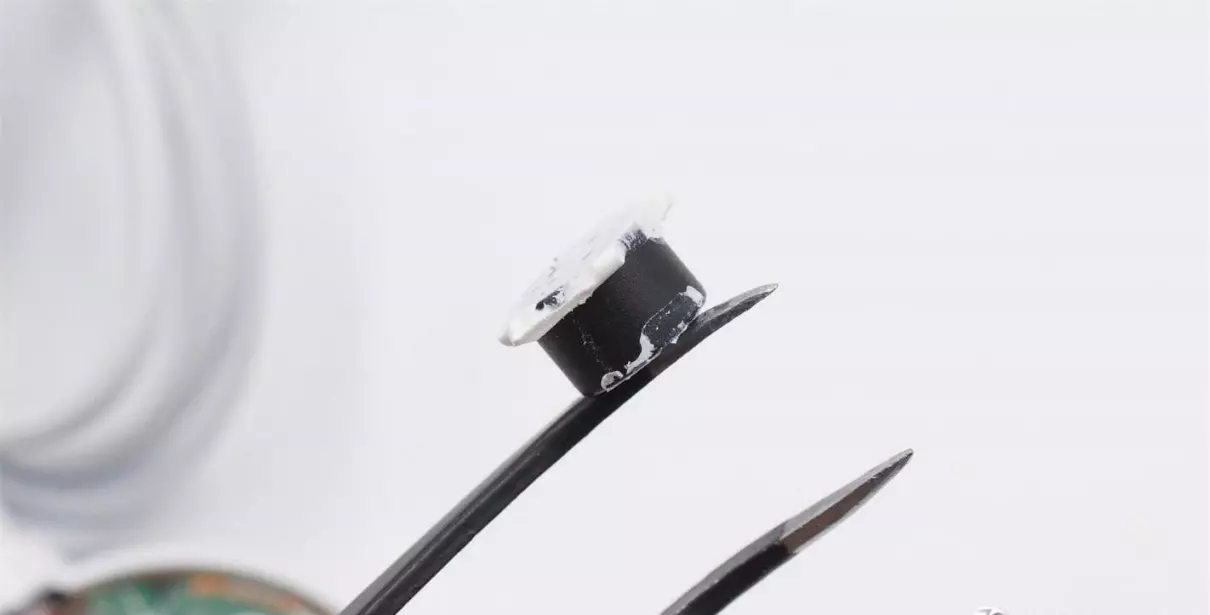

手表内置的线性马达，下方是气压平衡孔。

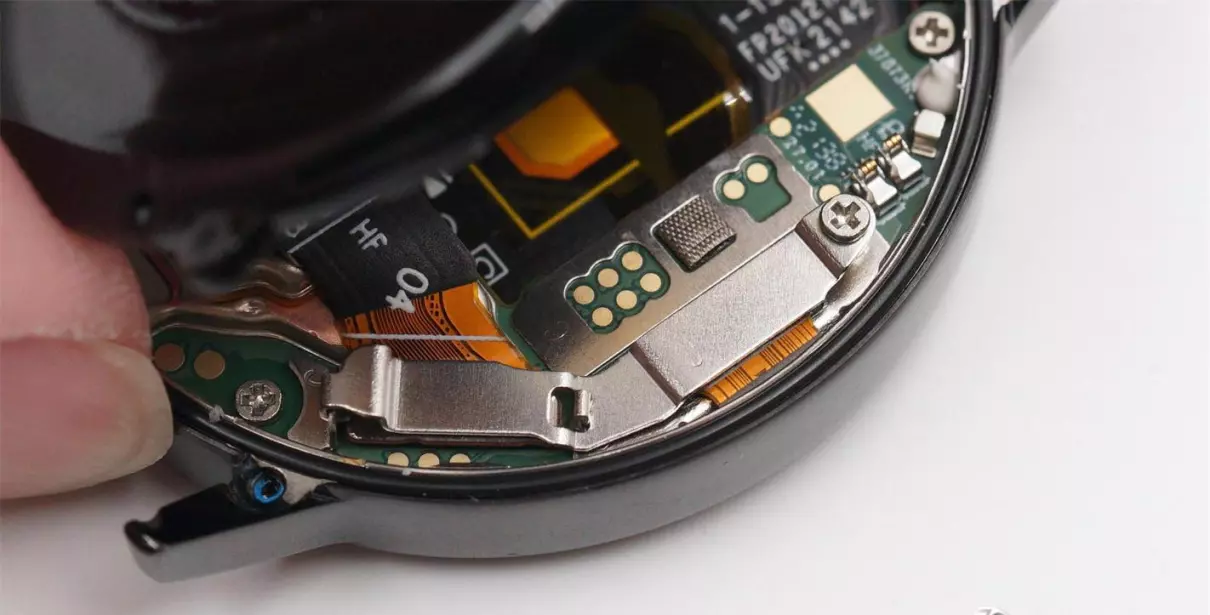

手表电池使用BTB连接器连接到手表主板。并有金属垫片固定。

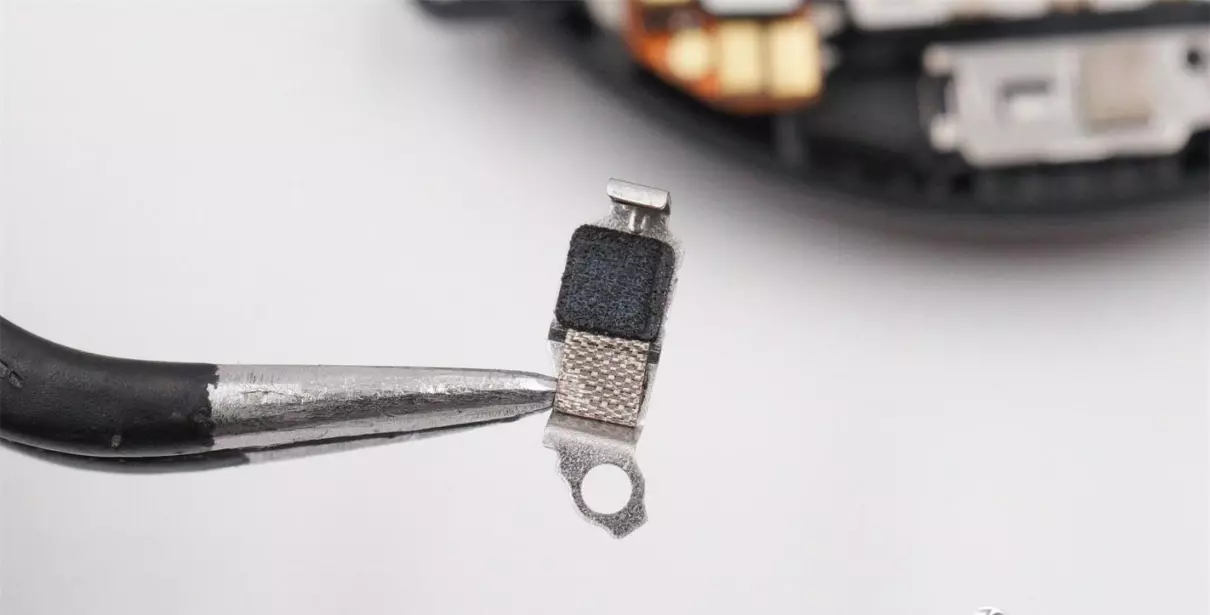

拧下固定手表电池BTB连接器的金属垫片，垫片上有导电胶布以及缓震棉。

拆下手表电池，电池采用大量白胶固定位置。

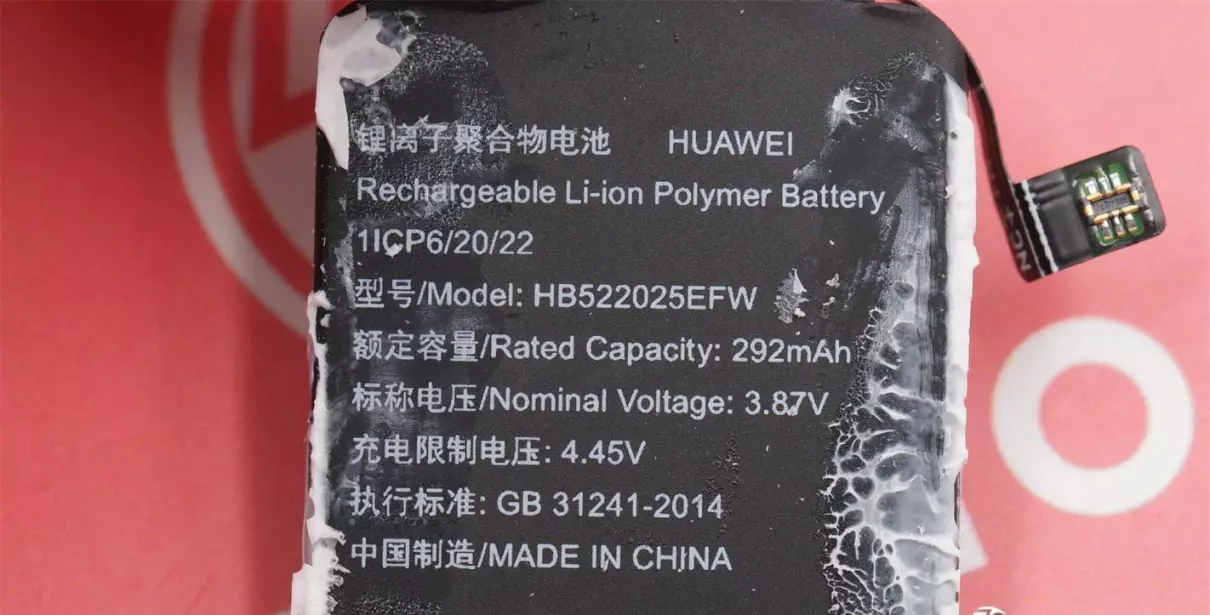

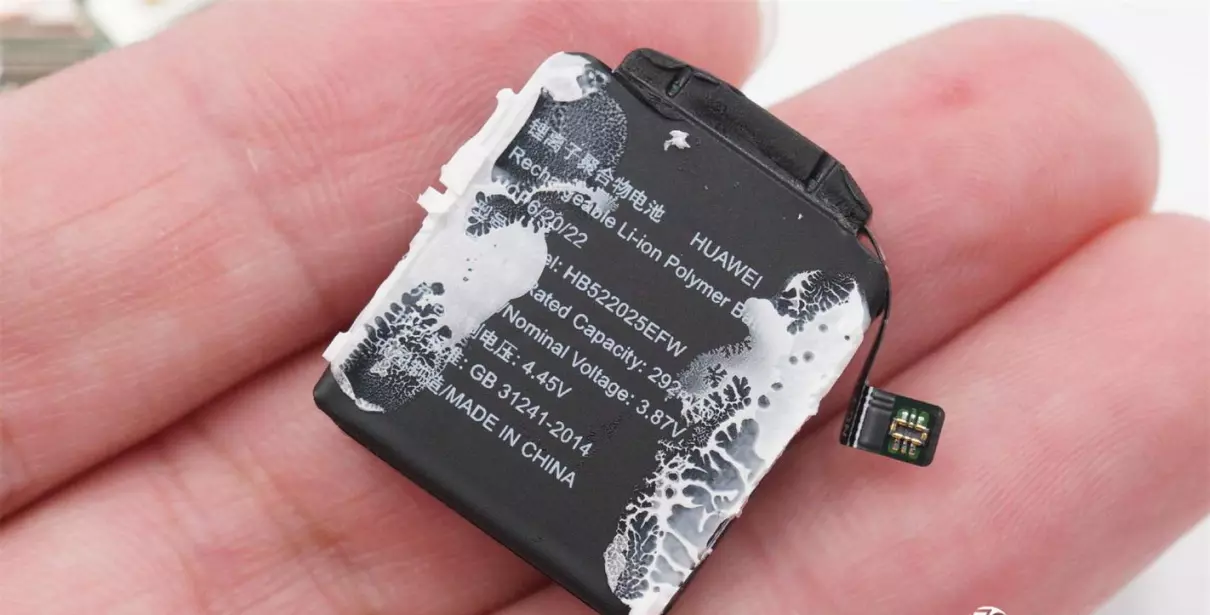

电池信息一览。型号：HB522025EFW，额定容量：292mAh，标称电压：3.87V，充电限制电压：4.45V。

电池侧面设有保护电路。

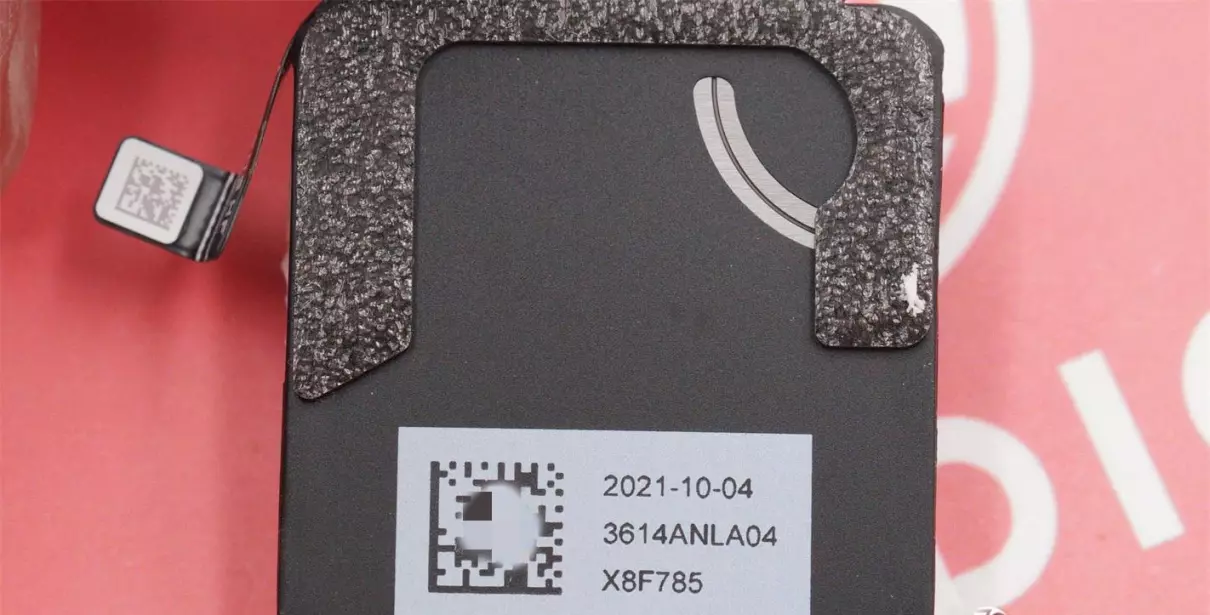

电池背面一览，同样设有棉垫抗震。

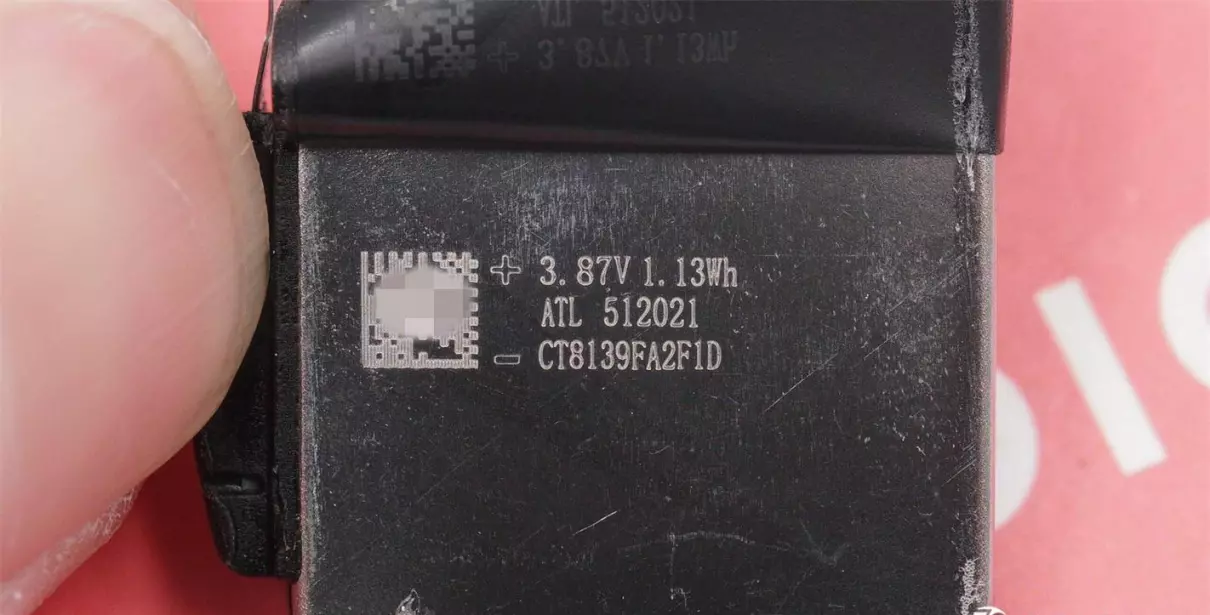

揭开电池标签，电池内部信息一览，额定容量：1.13Wh，标称电压：3.87V，来自ATL东莞新能源，电池采用不锈钢外壳。

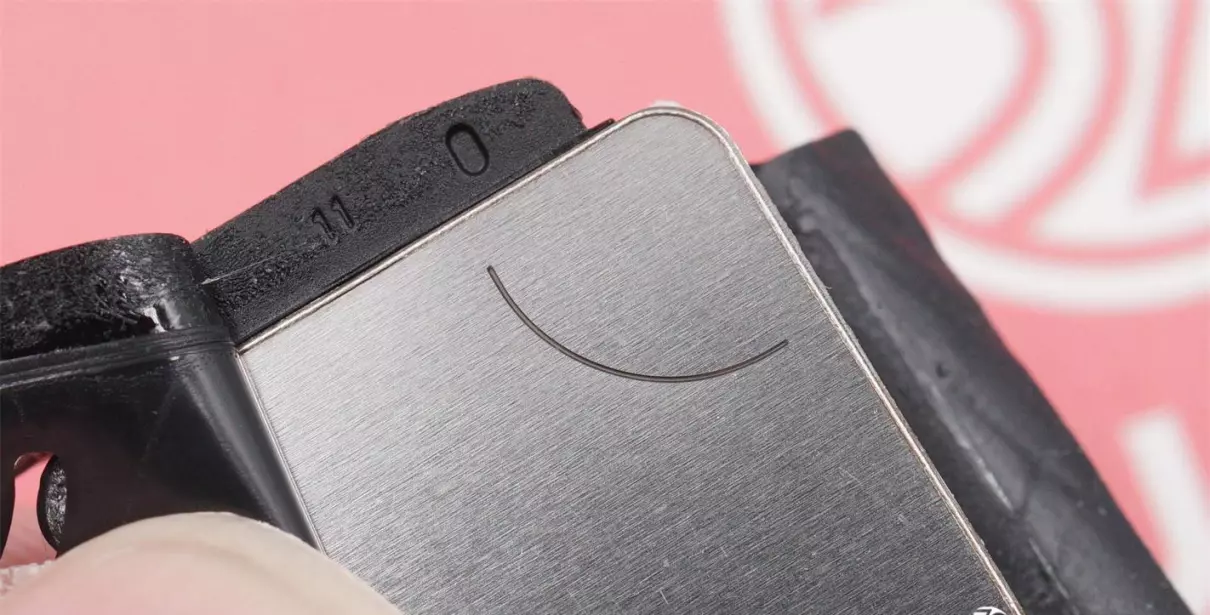

揭开电池另一侧胶皮，电池表面没有其他信息，有一条弧形泄压槽。

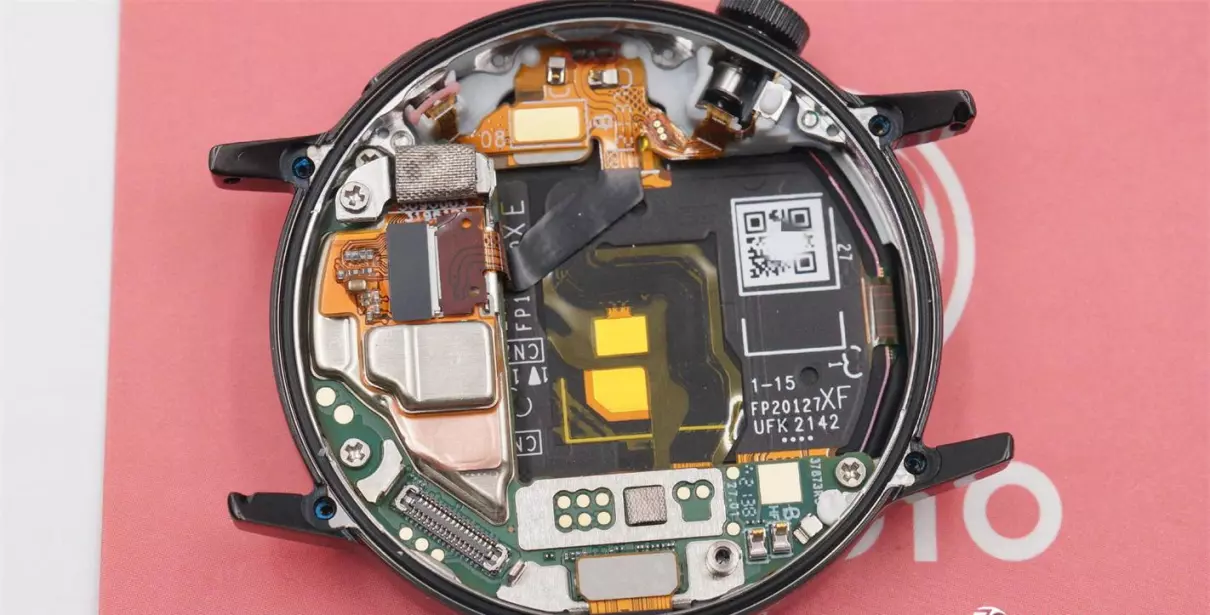

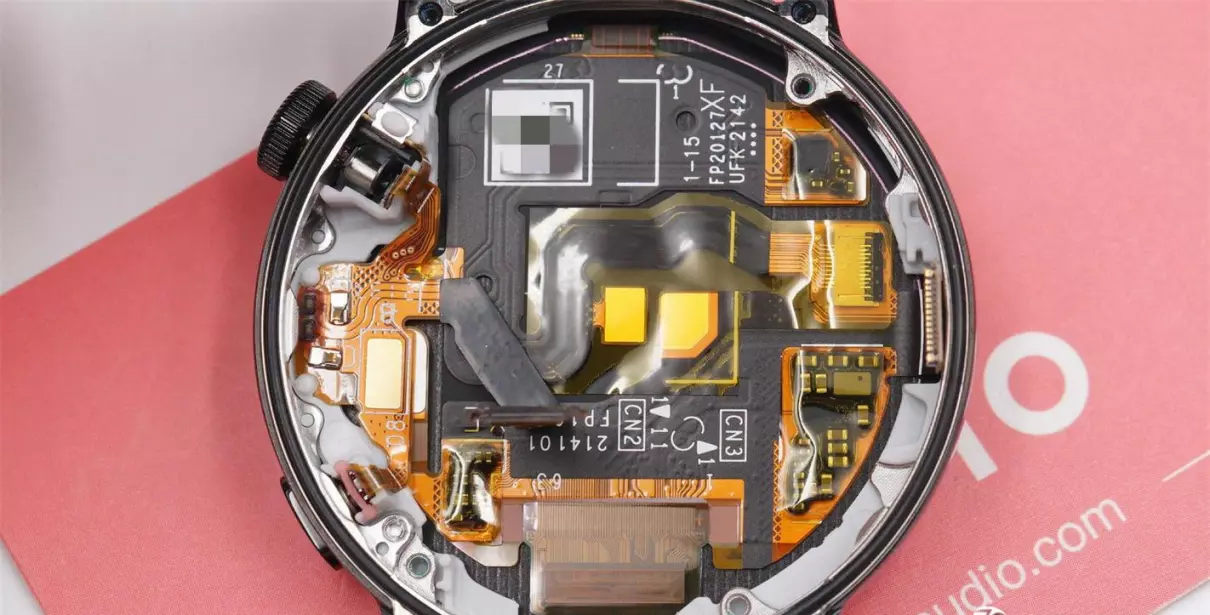

手表底壳内有L型主板以及表壳底部的电路。

表圈中间凹糟设有防水垫圈。

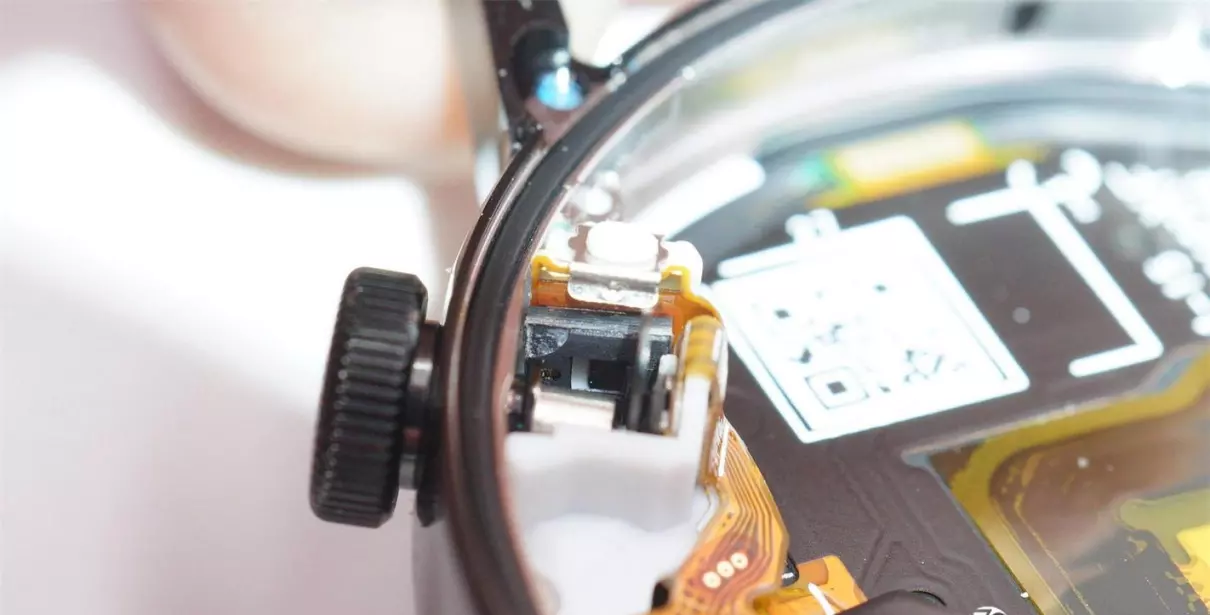

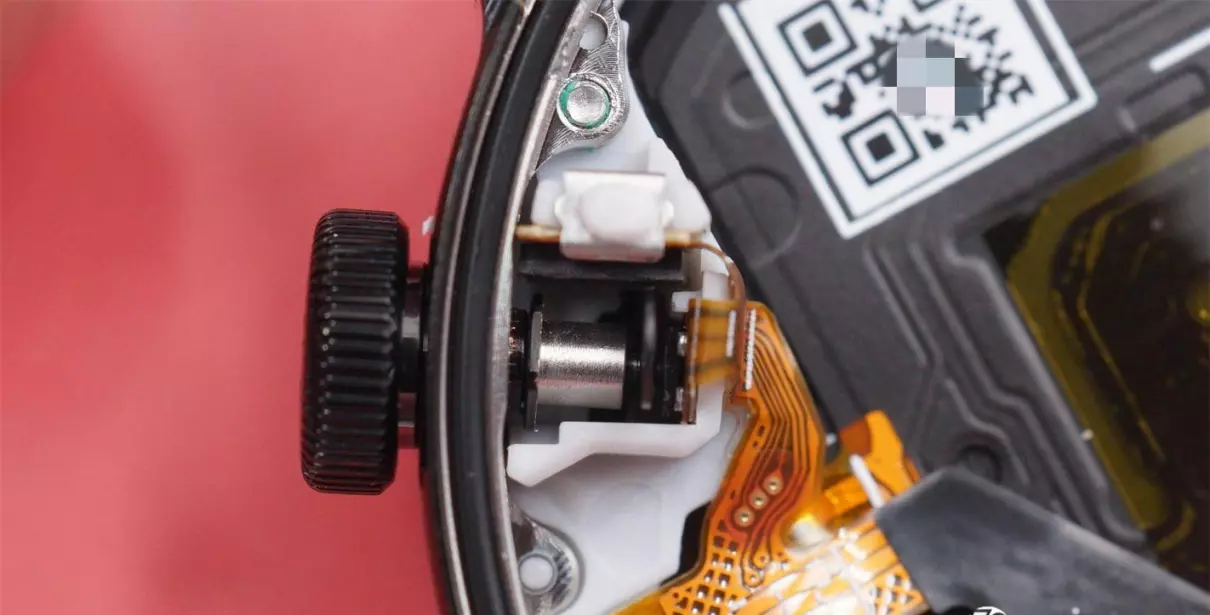

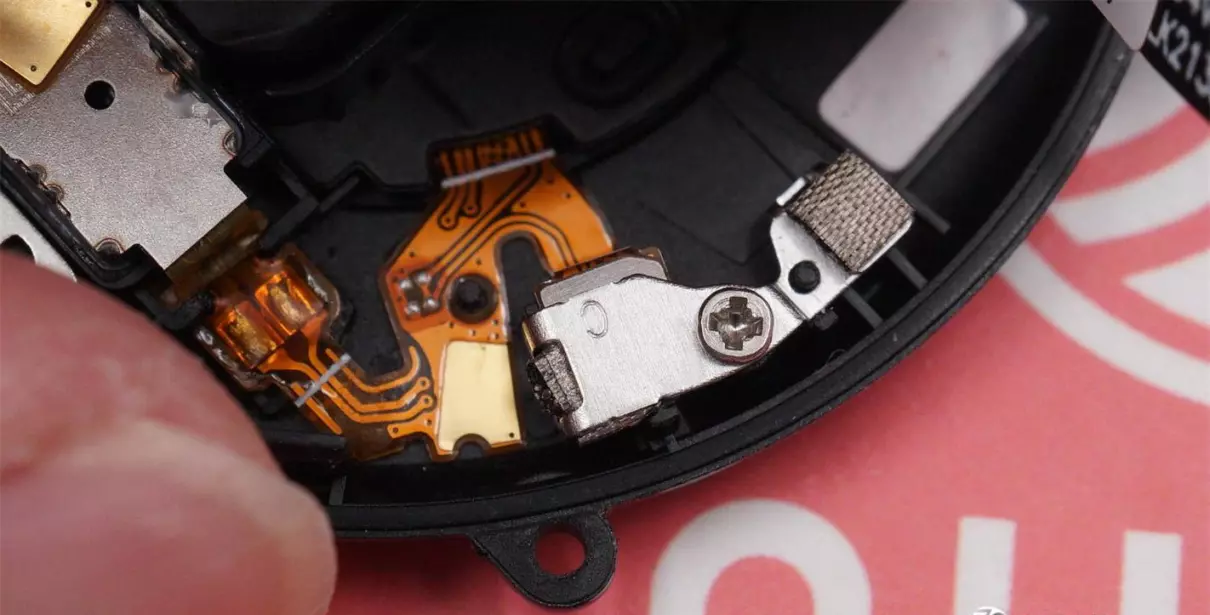

手表的表冠内部特写，前面为感应表冠按压的微动按键。

表冠底部设有霍尔传感器，用于感知表冠旋转，实现旋转调节的功能。

手表底部电路通过BTB连接器连接到L型主板上。

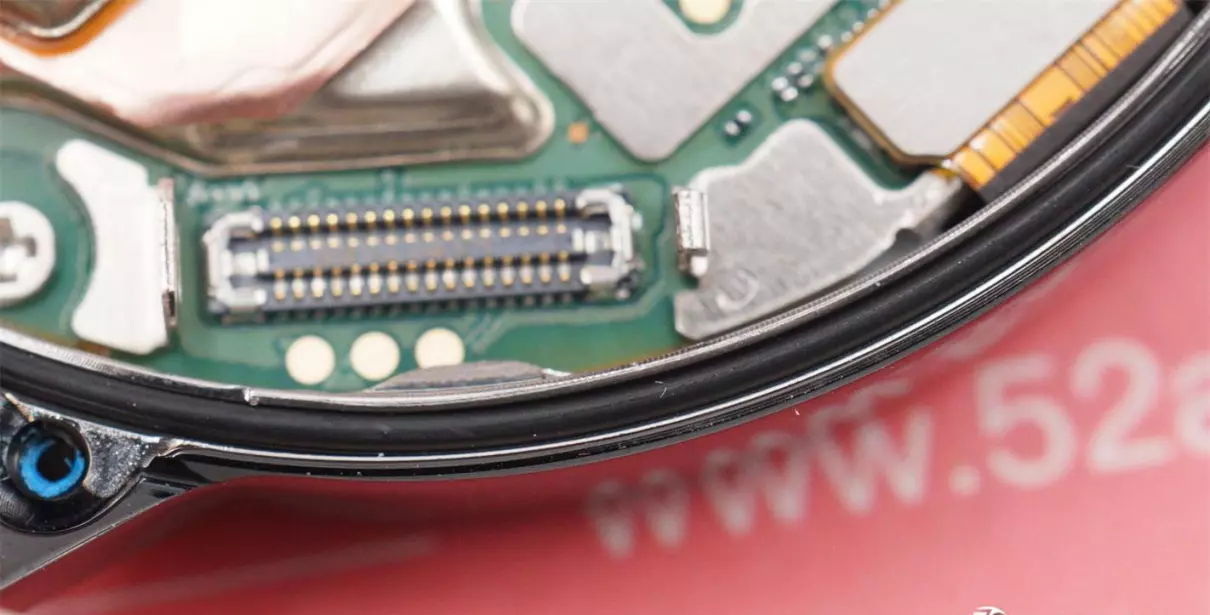

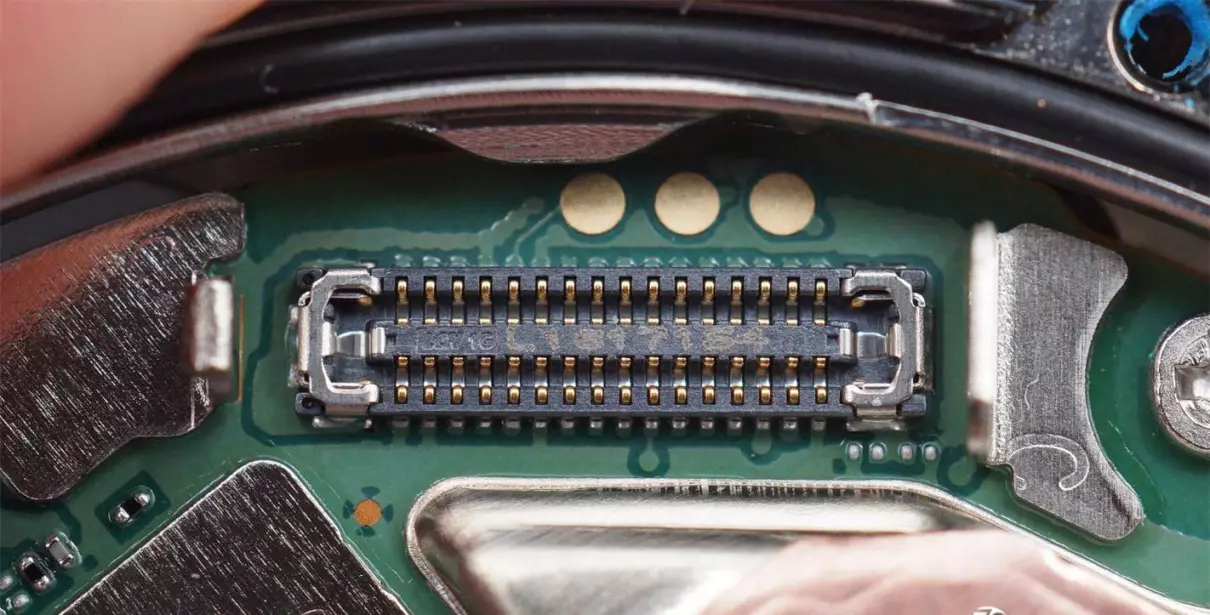

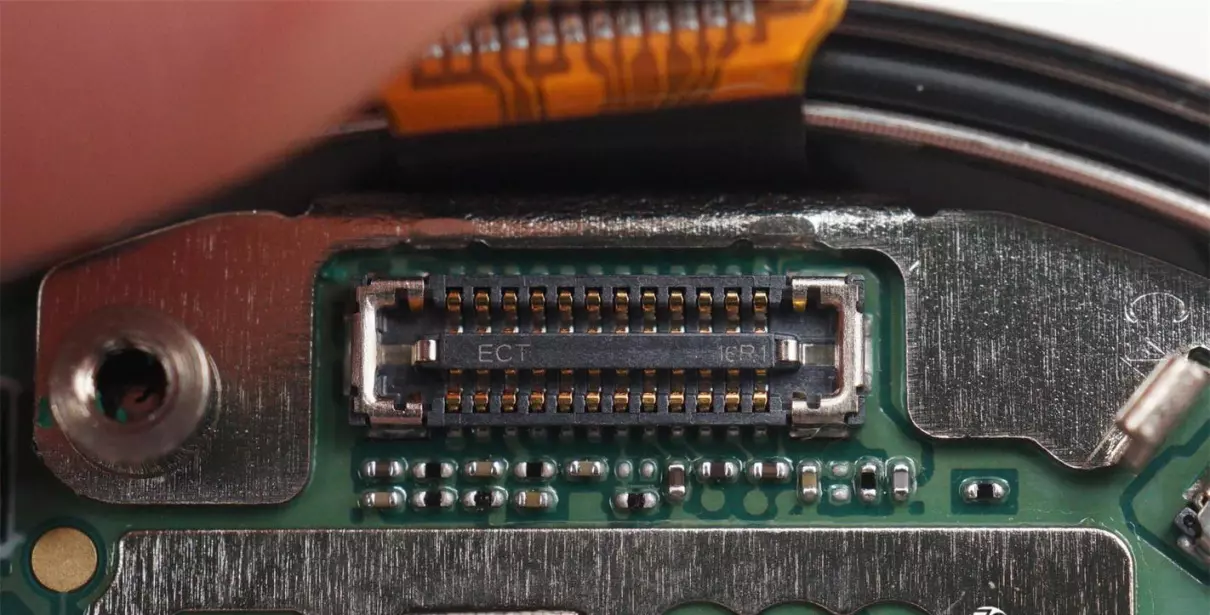

连接手表屏幕的BTB连接器特写。

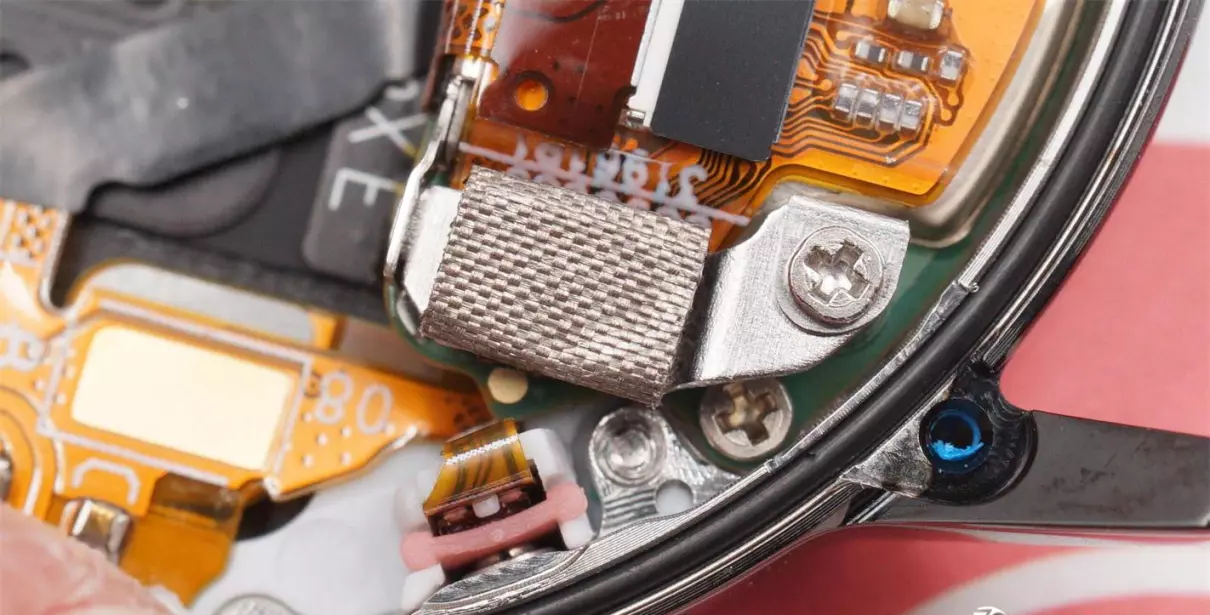

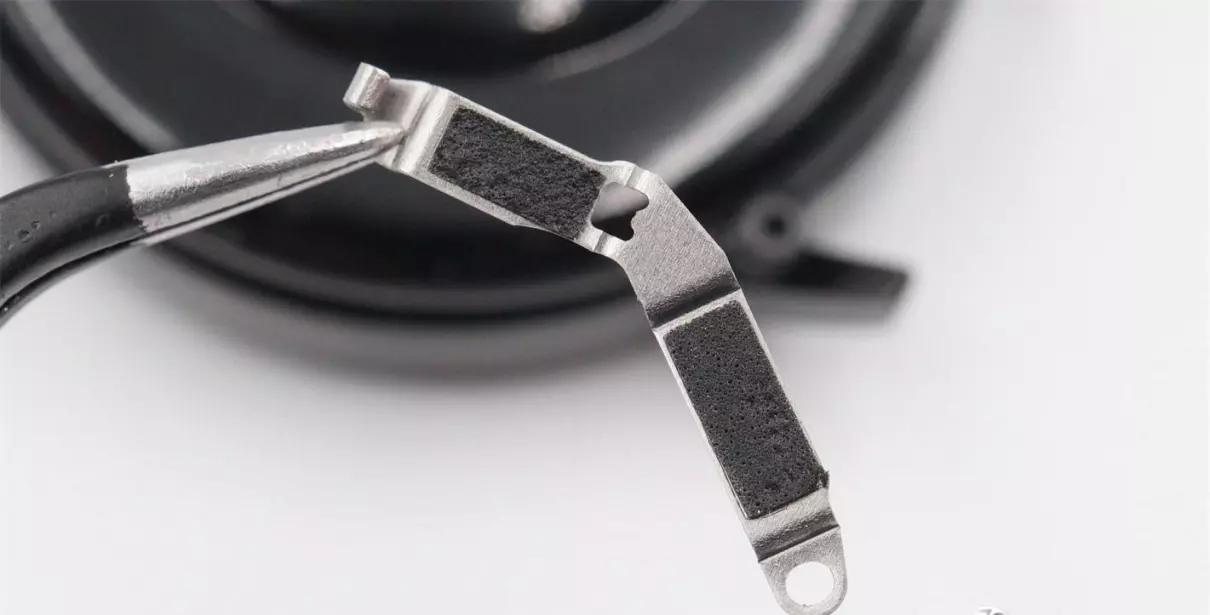

固定L型主板的金属垫片特写。

拧下L型主板的螺丝，取下主板。

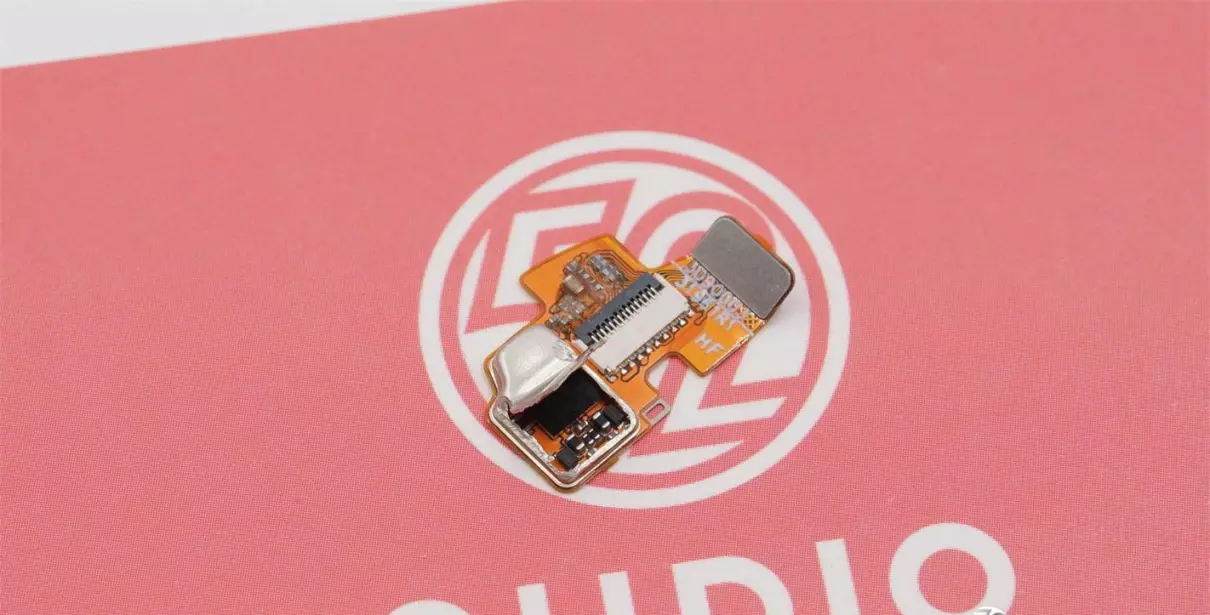

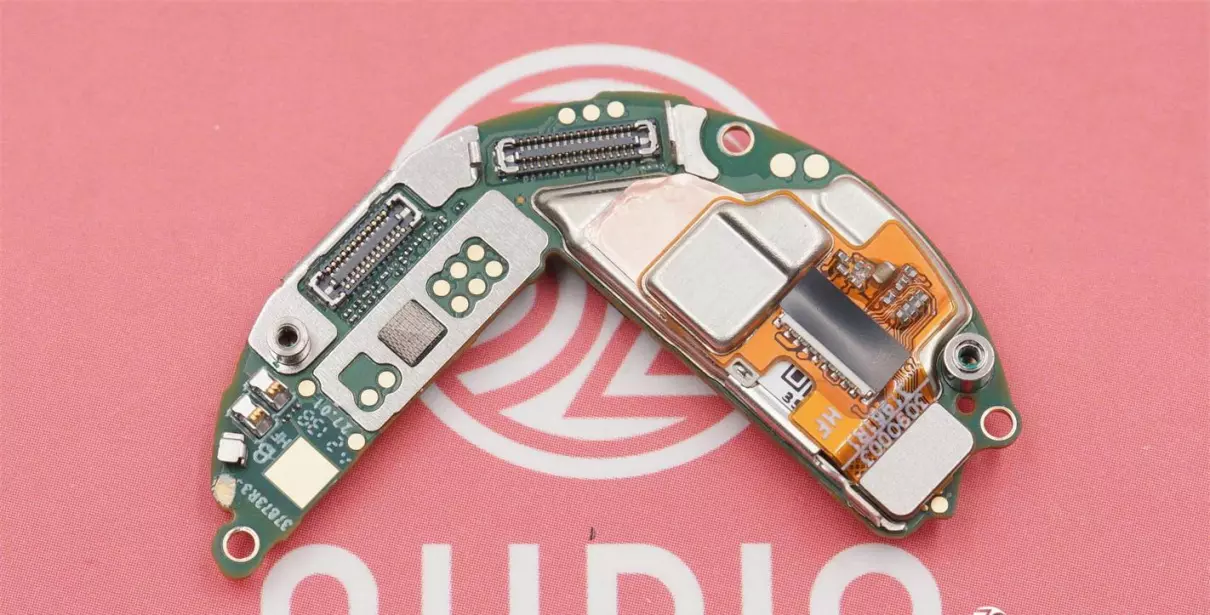

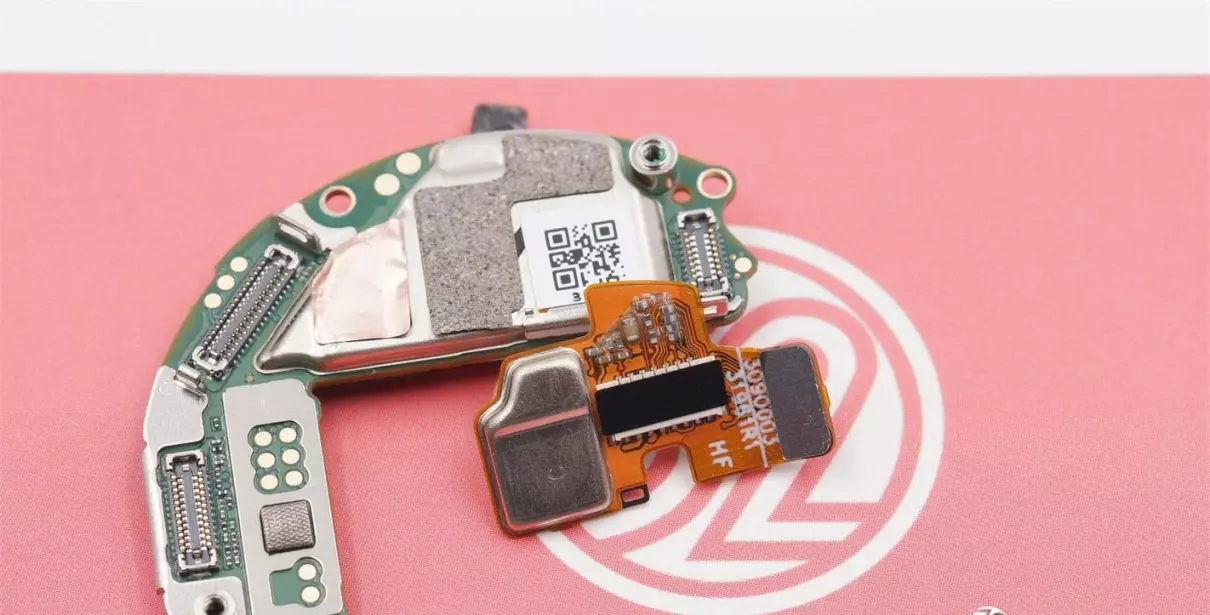

L型主板上通过BTB连接一块FPC，FPC软板上还有一块屏蔽罩。

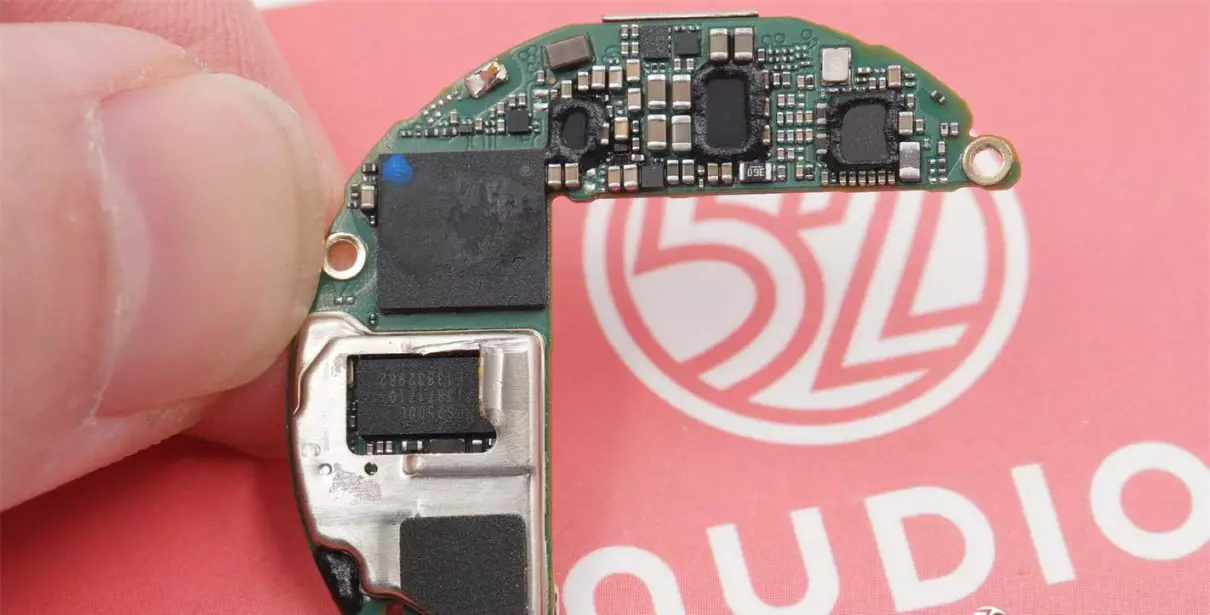

将L型主板上的电路取下。

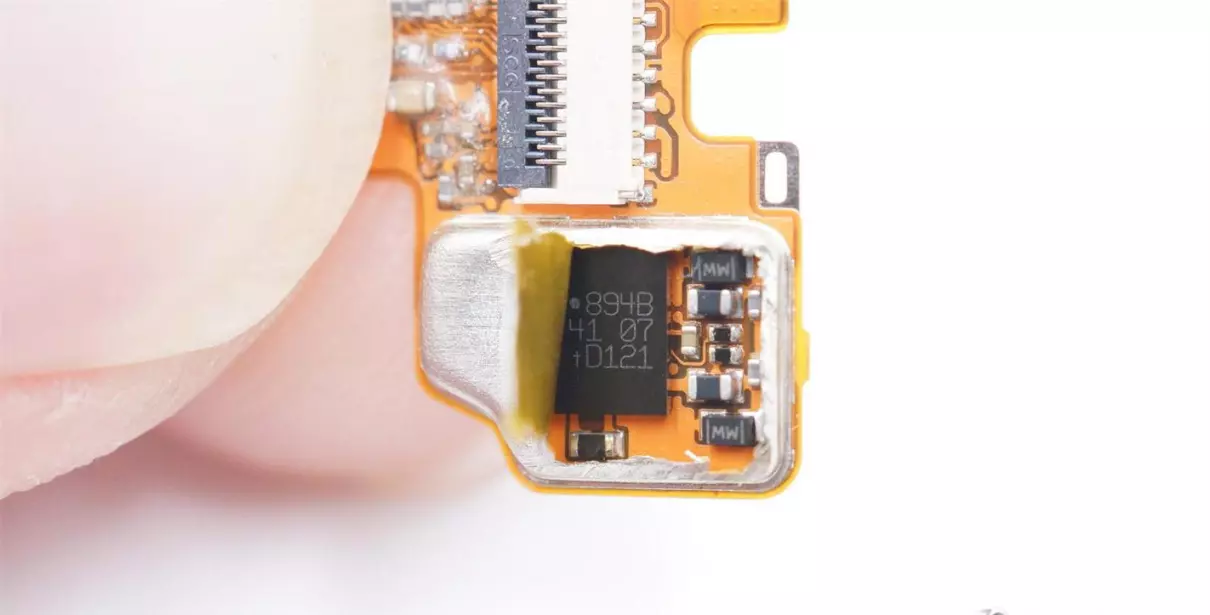

金属屏蔽罩下设有一颗IC，型号894B，外置三颗电感用于AMOLED屏供电。

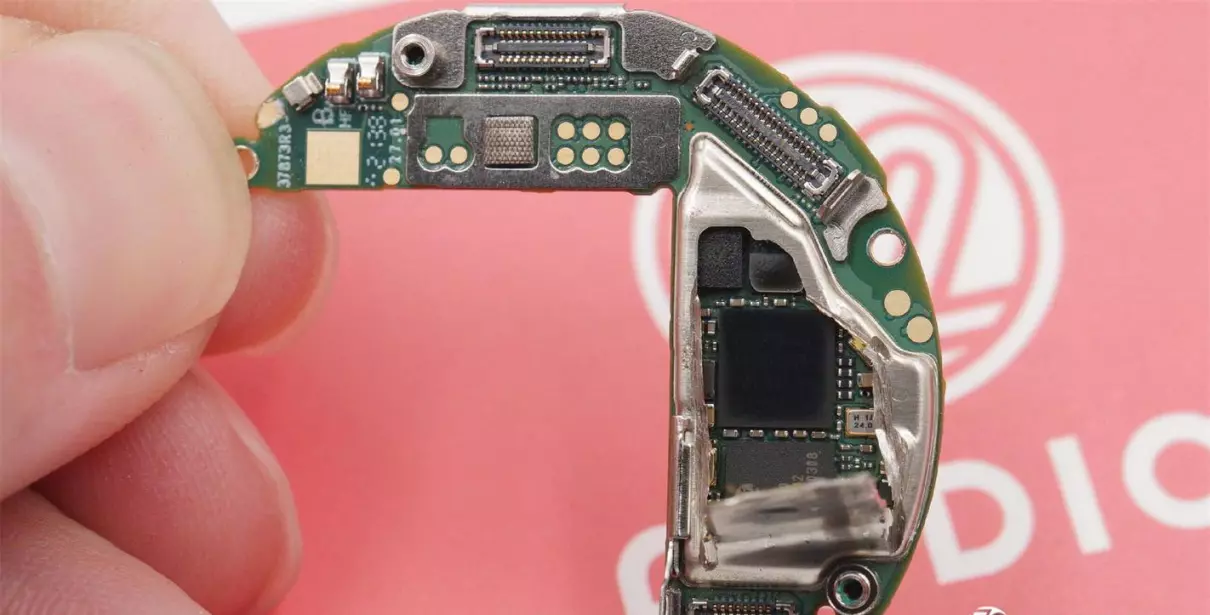

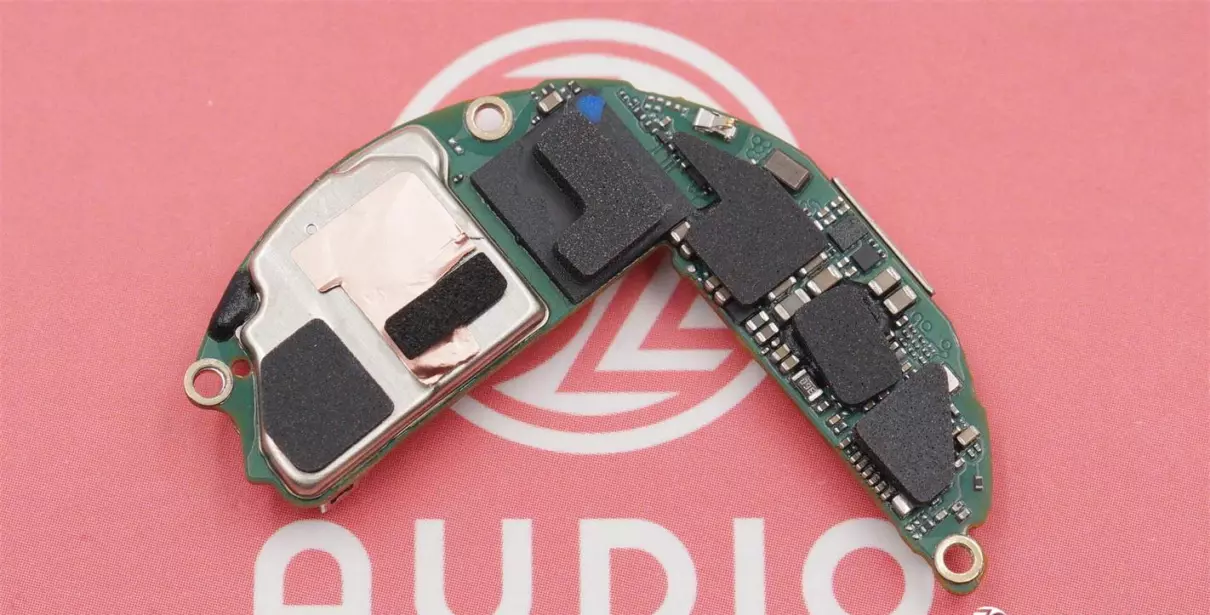

L型主板背面一览，背面有大量缓震用的海绵，重要元器件设有金属屏蔽罩，金属屏蔽罩上有铜箔辅助散热。

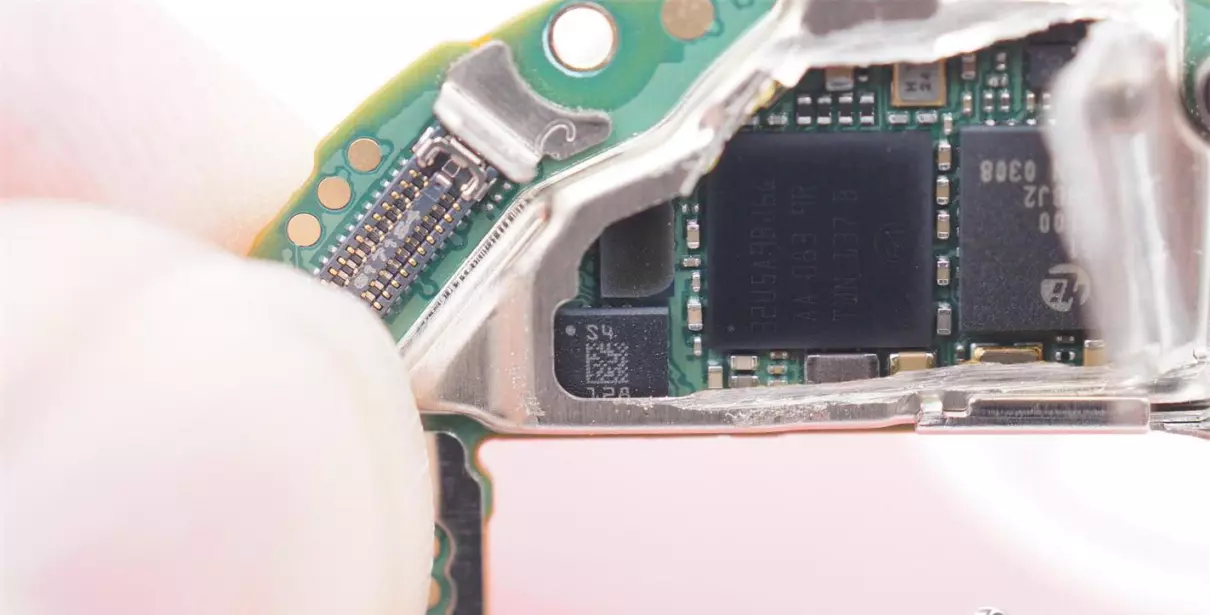

拆开L型主板屏蔽罩。

背面的屏蔽罩拆开一览。

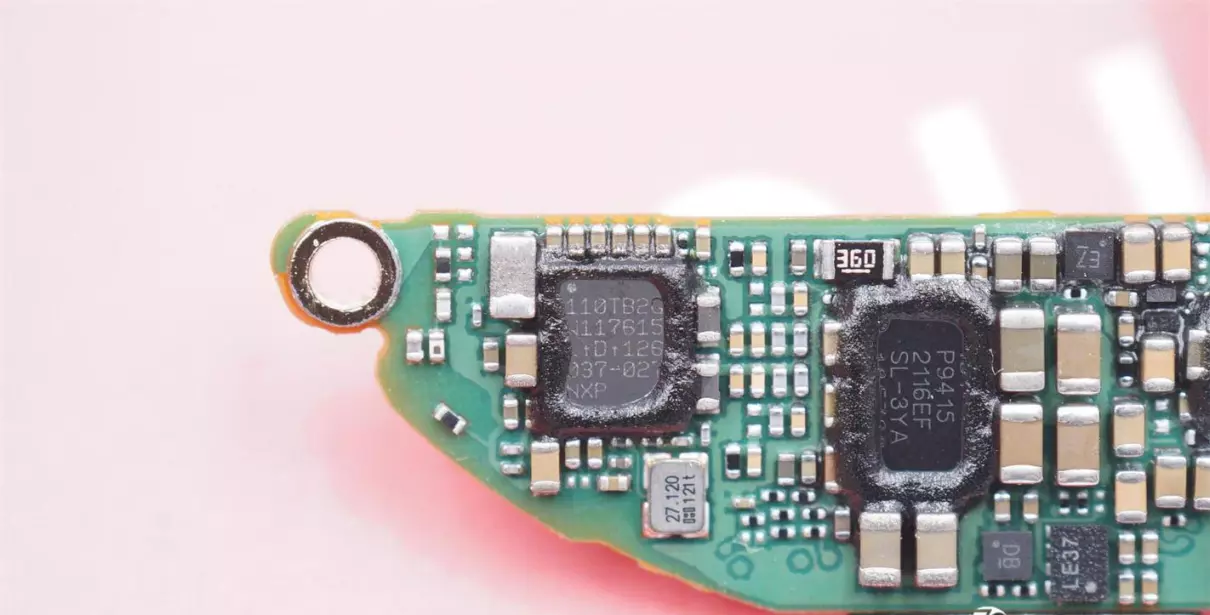

NXP恩智浦型号“110TB2G”的IC。

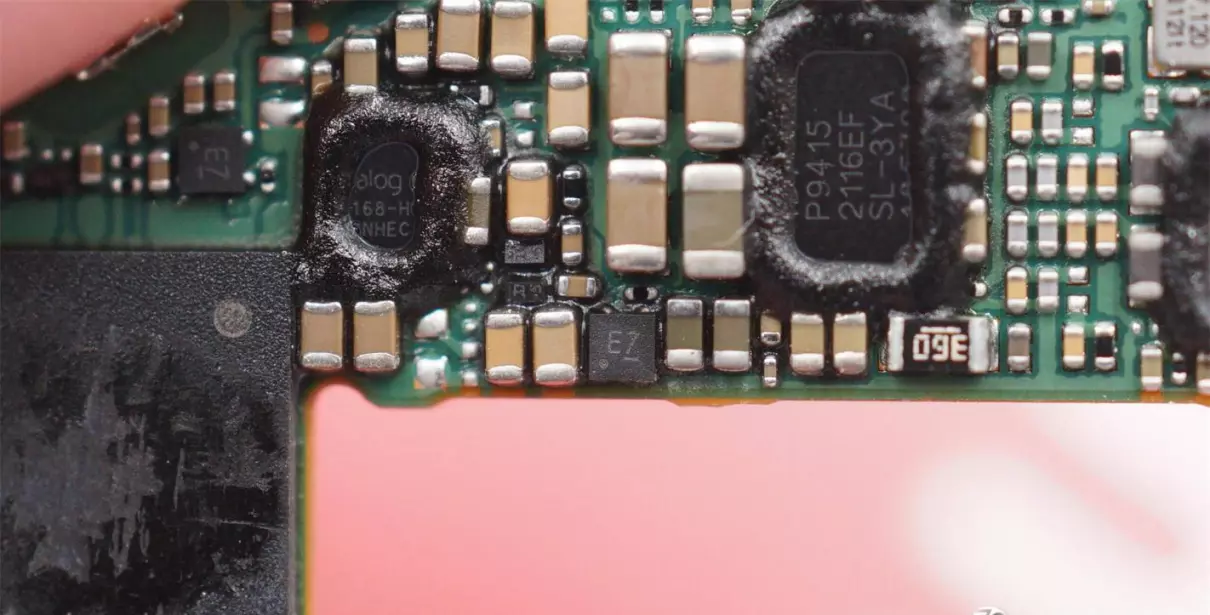

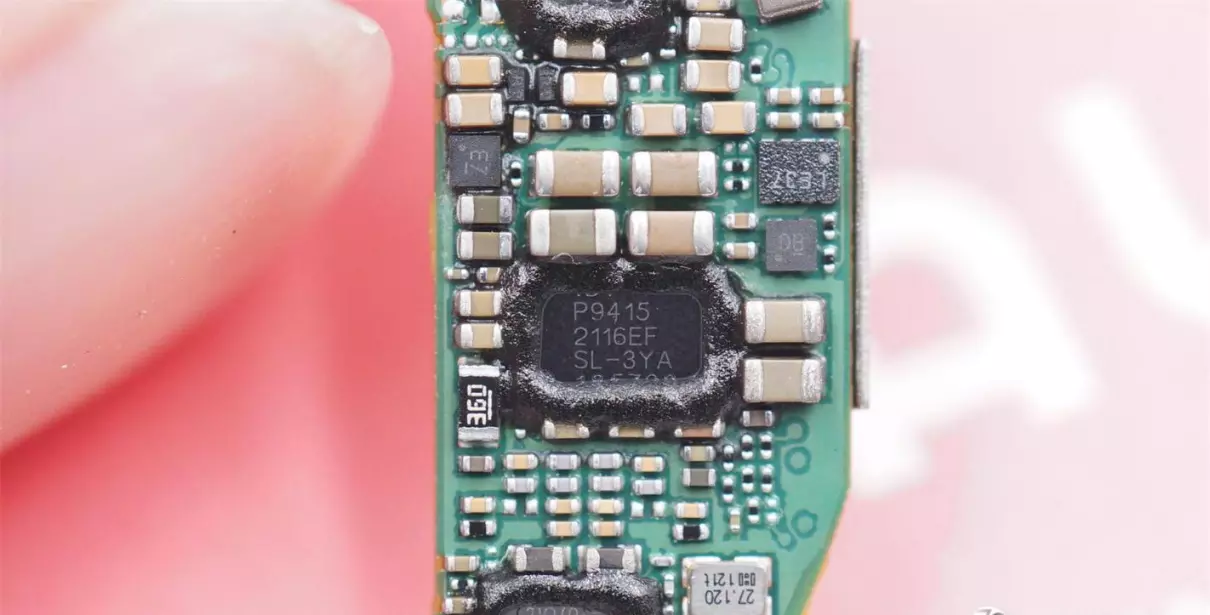

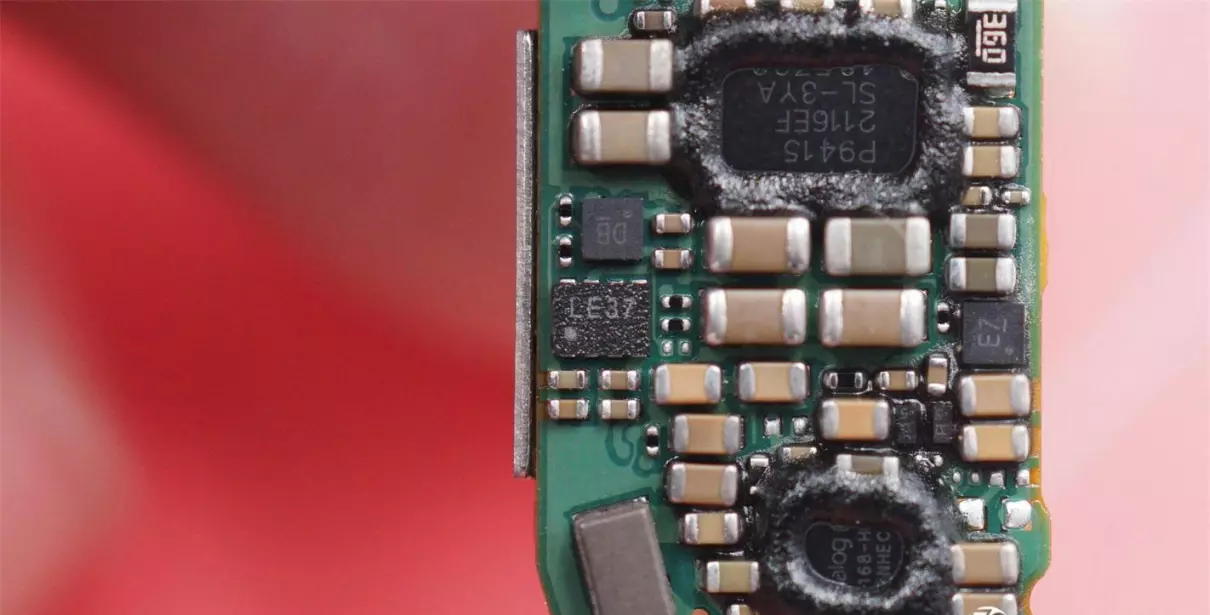

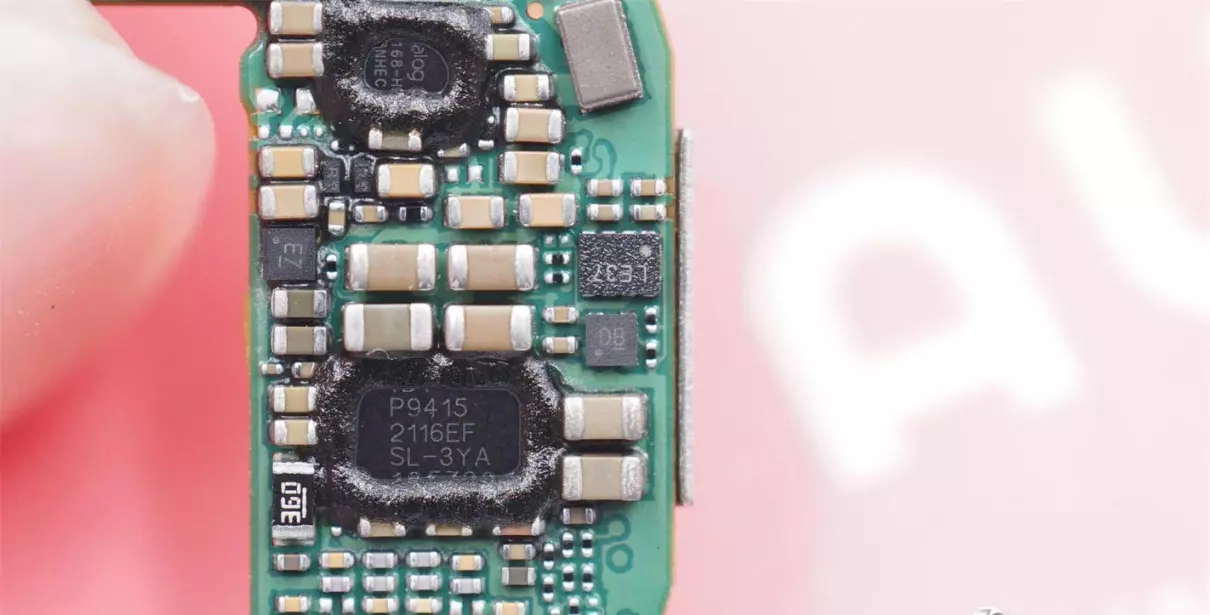

Renesas瑞萨‎P9415单芯片无线电源接收器，适用于30W应用。该器件可配置为通过磁感应接收或发送交流电源信号。当该器件配置为无线电力发射器时，它使用片上全桥/半桥逆变器、PWM发生器和用于通信的调制器/解调器，以及一个微控制器来产生交流电源信号，以驱动外部L-C罐到Watthar。作为接收器，P9415 从无线发射器接收交流电源信号，并将其转换为整流输出电压，然后可用于为移动设备供电或为移动应用中的充电器输入供电。‎

‎P9415具有多时间可编程（MTP）非易失性存储器，可轻松更新控制固件和器件功能。P9415 接收器可承受高达 20V 的板载 LDO 电压，具有高功率应用所需的超精确电流检测能力。它与 IDT 现有的 P9382A 15V 接收器相容，可提供极具吸引力的升级选项，从而实现更快的充电时间。‎

‎该器件包括过热和强大的过压保护功能。与电源传输相关的故障条件由业界领先的 32 位 ARM® Cortex-M0® 处理器管理，提供高水平的可编程性，同时消耗极低的待机功耗。处理器还可以控制 GPIO 以指示操作和故障模式。P9415 采用超小型 WLCSP-53 封装。‎

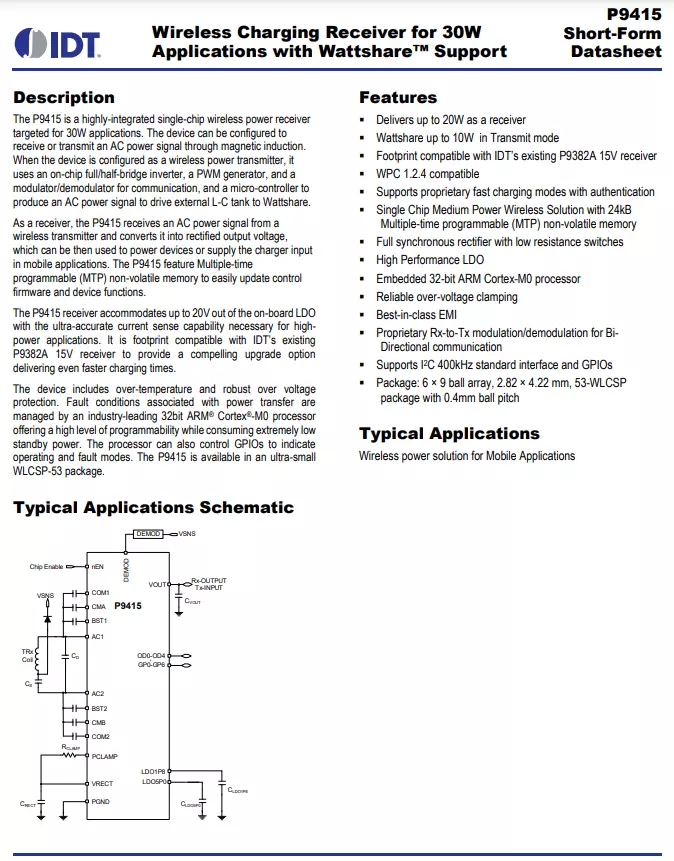

Renesas瑞萨‎P9415单芯片无线电源接收器详细资料图。

丝印DB的IC。

丝印LE37的高度线性LNA，用于低噪声放大。

丝印E7的IC。

Dialog蓝牙无线芯片，型号被胶水包裹无法看清。

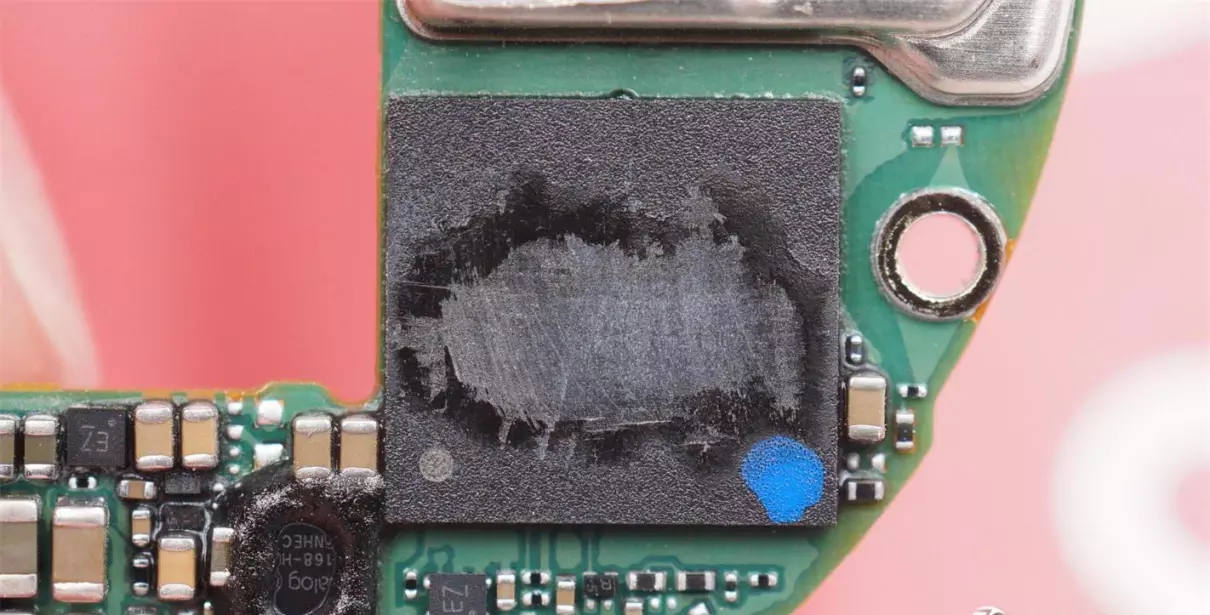

一颗被刮除信息的芯片。

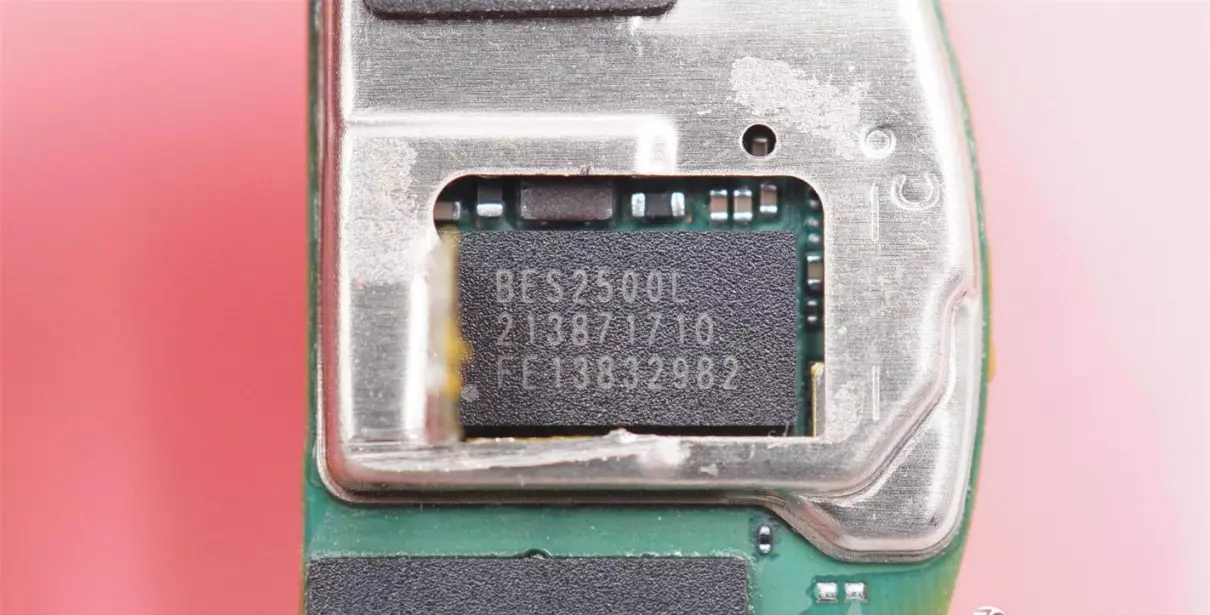

BES恒玄BES2500L智能手表SoC，集存储、音频、连接为一体，集成BT5.2双模蓝牙，可支持BLE数据传输、蓝牙通话和音乐播放功能；内置多核异构CPU，集成2MB SRAM；超低功耗sensor hub系统令终端待机功耗更低。

ST意法半导体 LSM6DSOWTR 三轴加速度传感器&陀螺仪，用于运动检测功能。

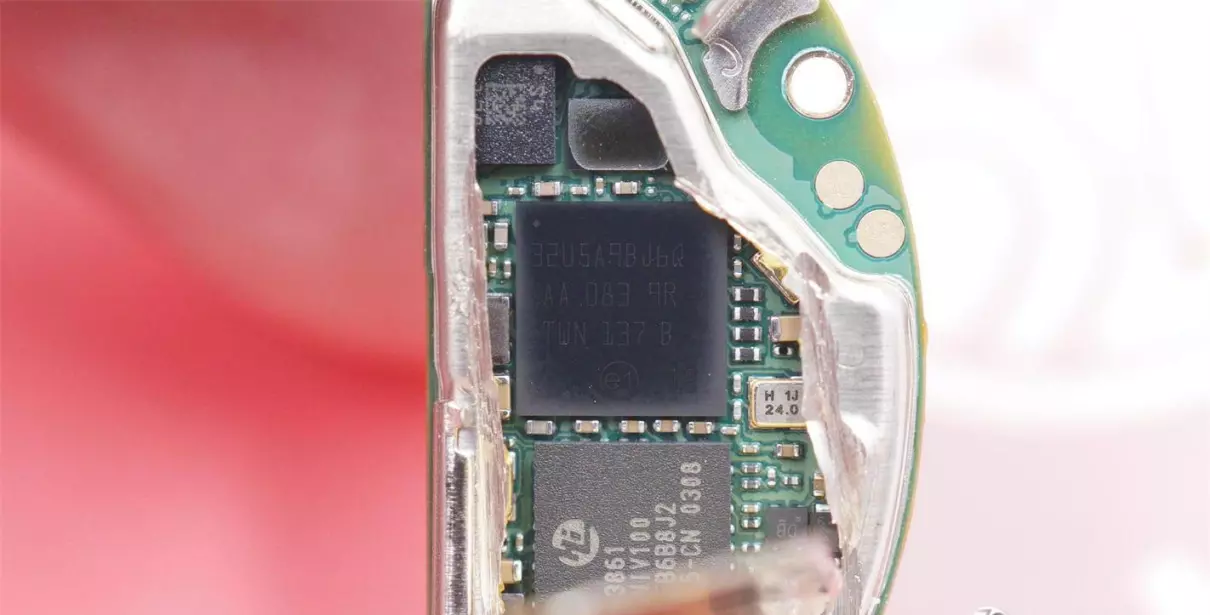

ST意法半导体型号32U5A9BJ6Q的MCU，超低功耗，带 FPU Arm Cortex-M33，带信任区，MCU 160 MHz，带 2MB 闪存‎。

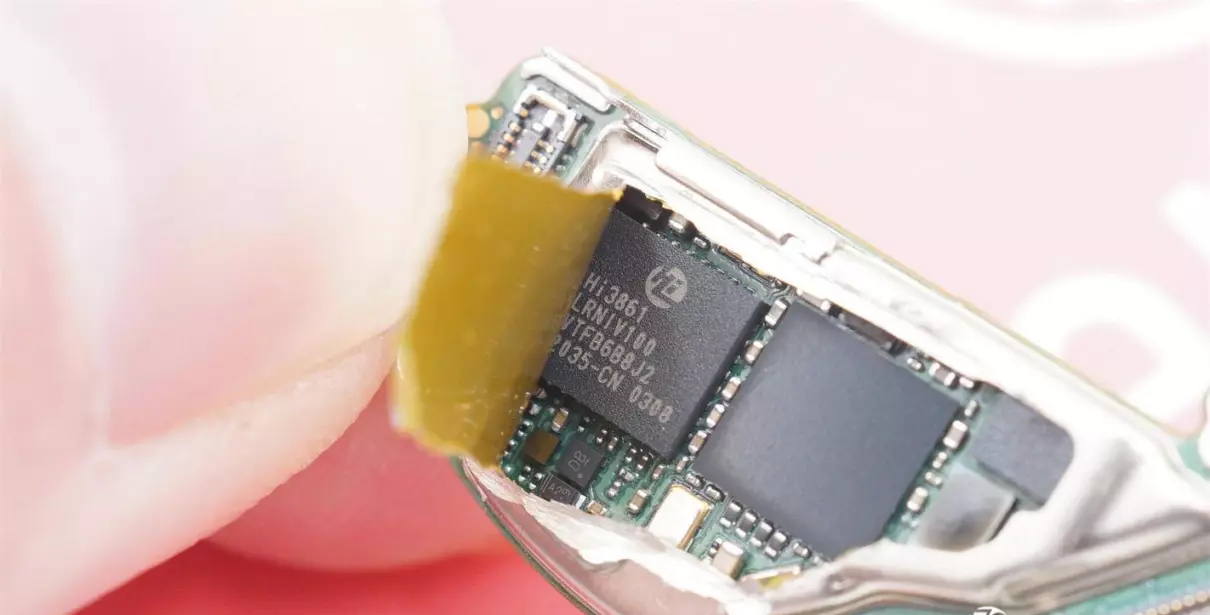

HiSilicon海思Hi3861V100高度集成的2.4GHz SoC WiFi芯片，集成IEEE 802.11b/g/n基带和RF电路，RF电路包括功率放大器PA、低噪声放大器LNA、RF balun、天线开关以及电源管理等模块；支持20MHz标准带宽和5MHz/10MHz窄带宽，提供最大72.2Mbit/s物理层速率。

Hi3861V100 WiFi基带支持正交频分复用技术，并向下兼容直接序列扩频和补码键控技术，支持IEEE 802.11 b/g/n协议的各种数据速率。Hi3861V100芯片集成高性能32bit微处理器、硬件安全引擎以及丰富的外设接口，外设接口包括SPI、UART、I2C、PWM、GPIO和多路ADC，同时支持高速SDIO2.0 Slave接口，最高时钟可达50MHz；芯片内置SRAM和Flash，可独立运行，并支持在Flash上运行程序。Hi3861V100支持HUAWEI LiteOS和第三方组件，并配套提供开放、易用的开发和调试运行环境。Hi3861V100芯片适应于智能家电等物联网智能终端领域。

手表屏幕背面电路一览。

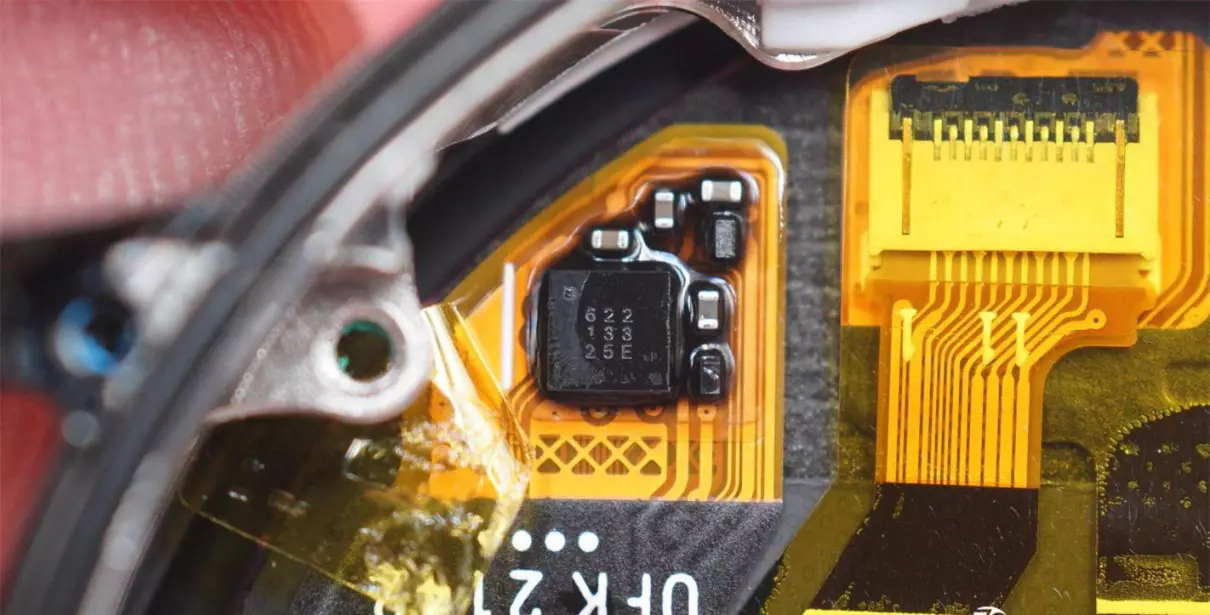

丝印“622 133 25E”的IC。

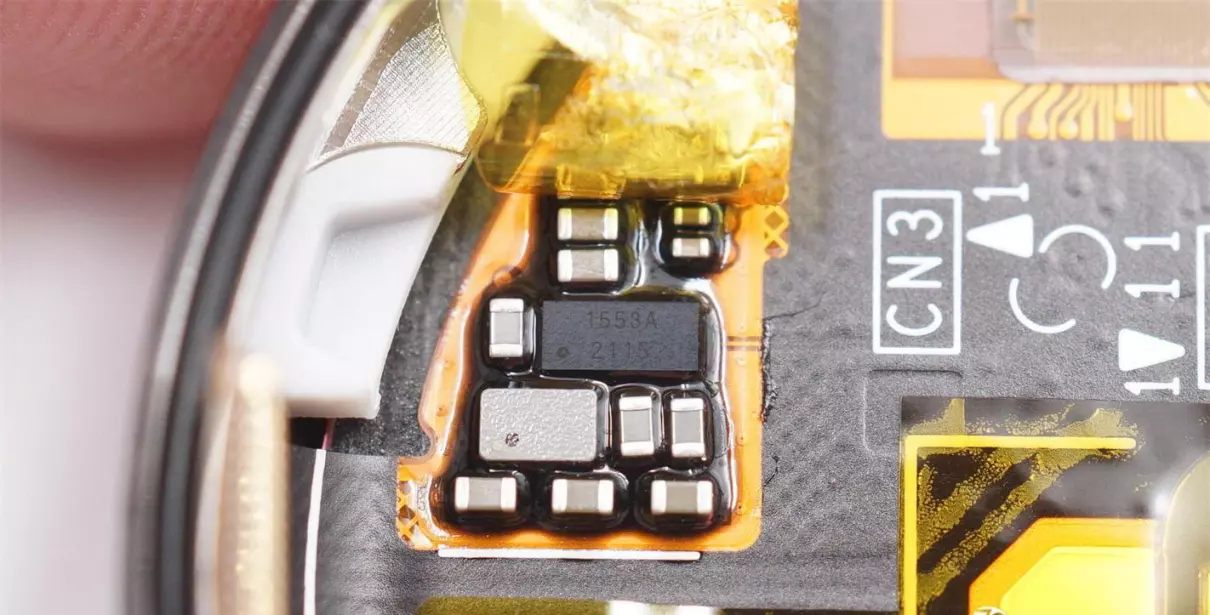

丝印1553A的IC。

检测环境光强度的传感器。

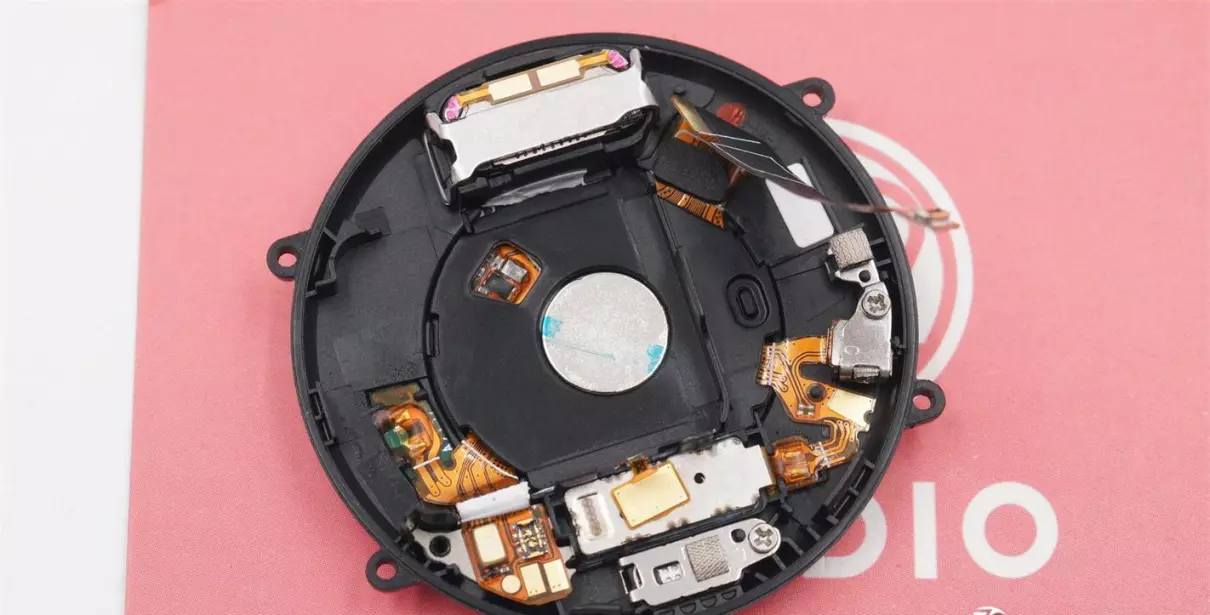

手表底壳内部结构一览，传感器正上方有一块塑料盖板。

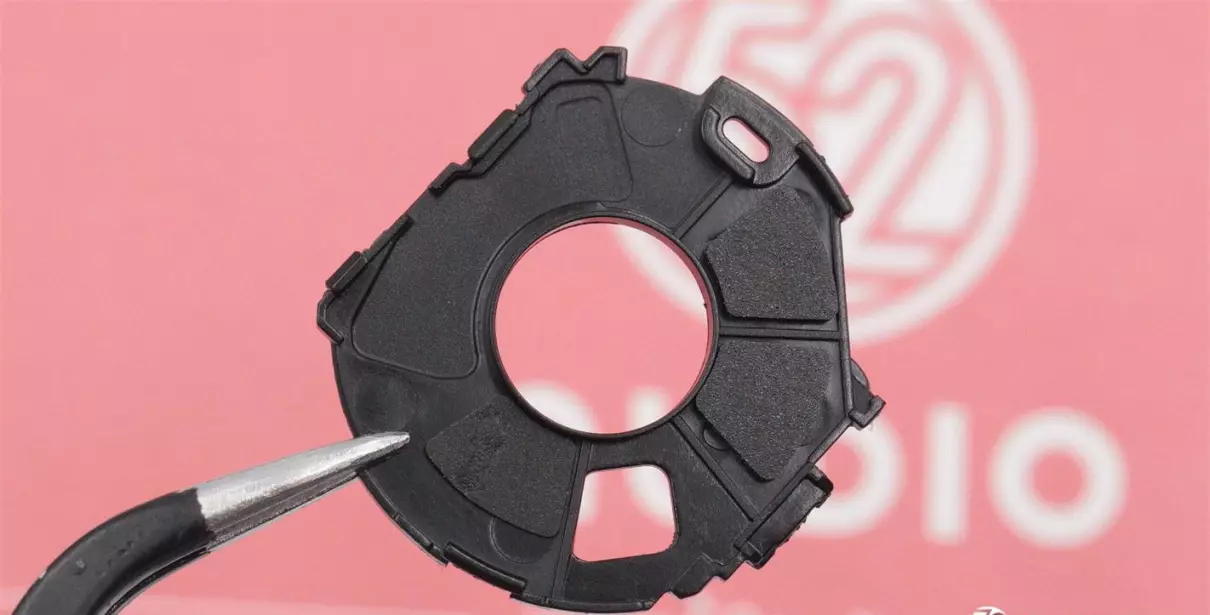

取下塑料盖板。

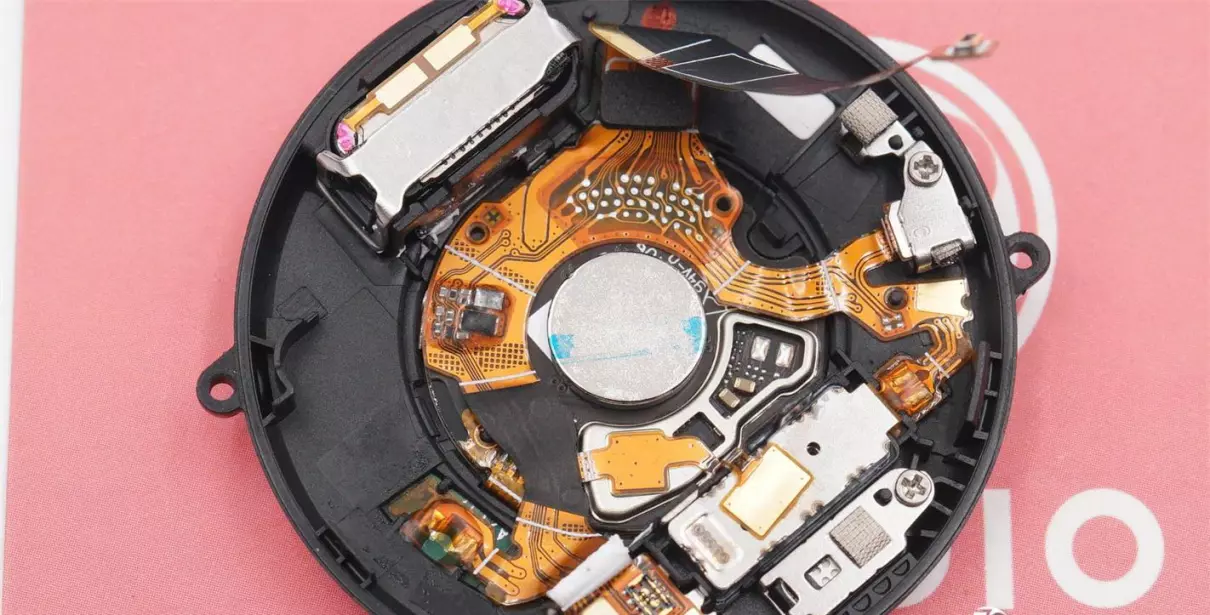

取下塑料盖板后，手表底壳内部电路一览。

气压传感器使用金属垫片固定位置。

取下传感器固定片。

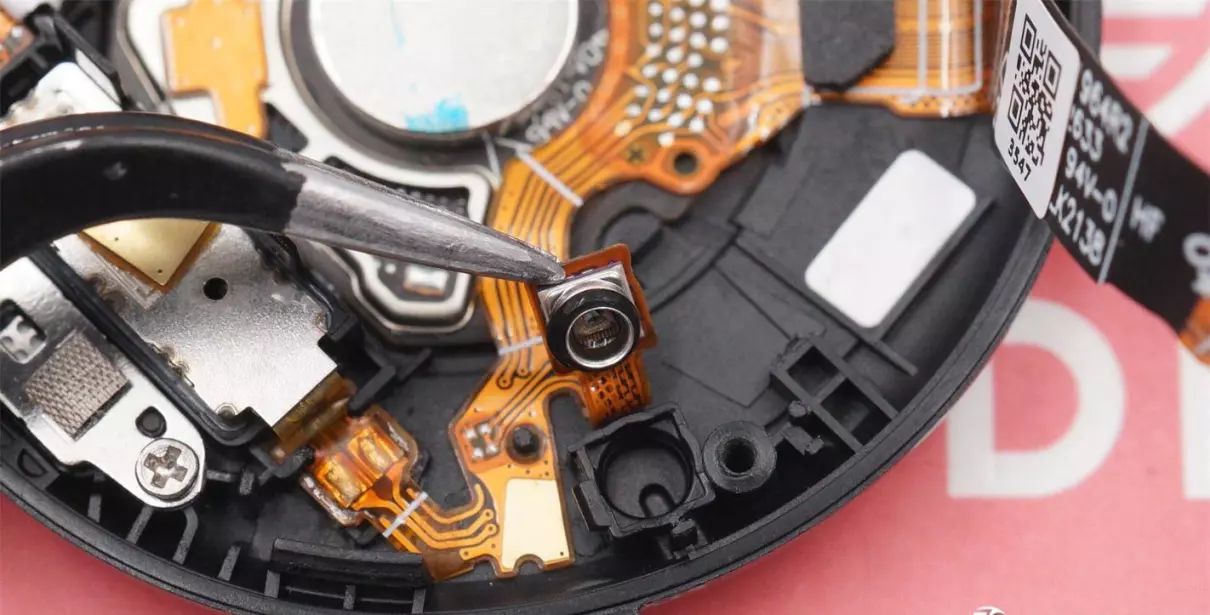

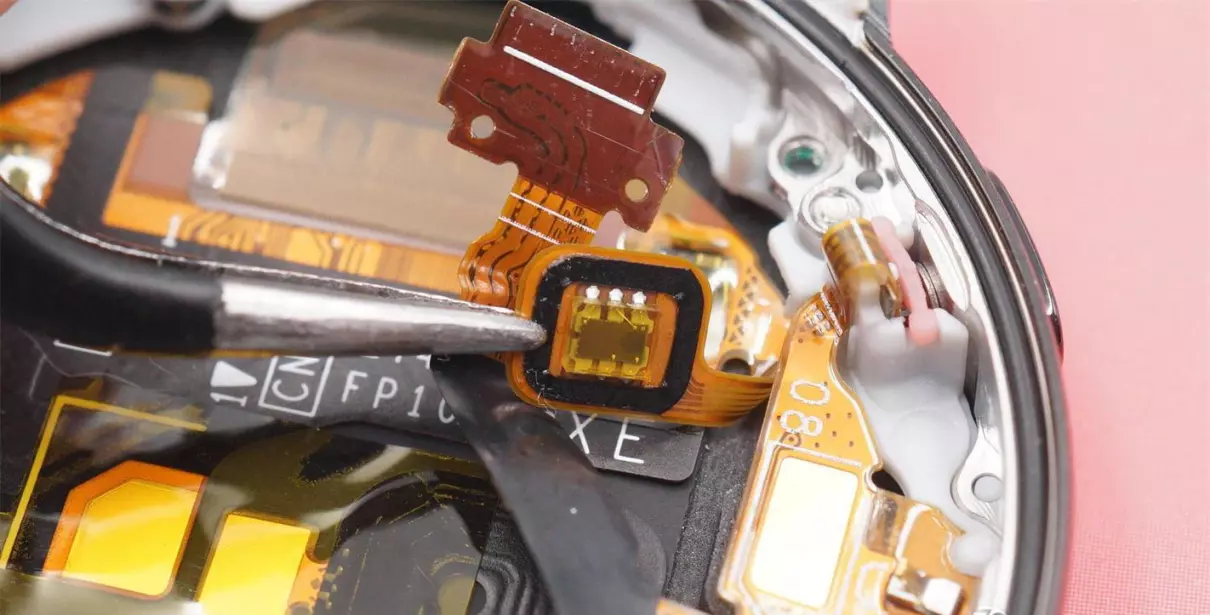

手表的气压传感器特写。

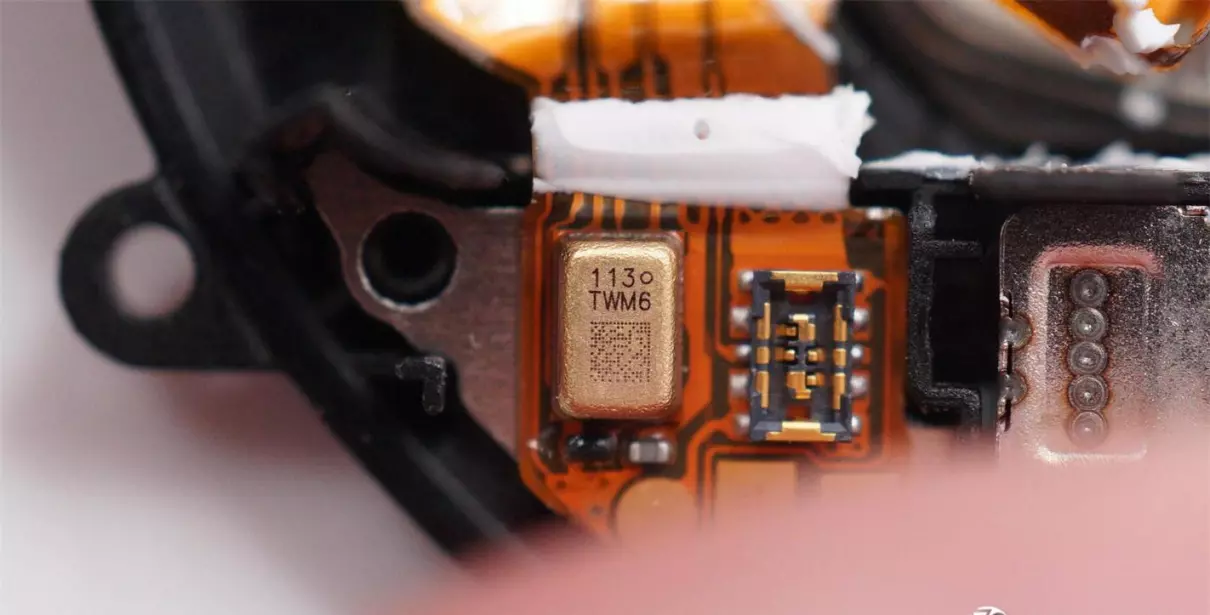

镭雕“113 TWM6”的MEMS麦克风，用于为语音通话提供拾音功能。

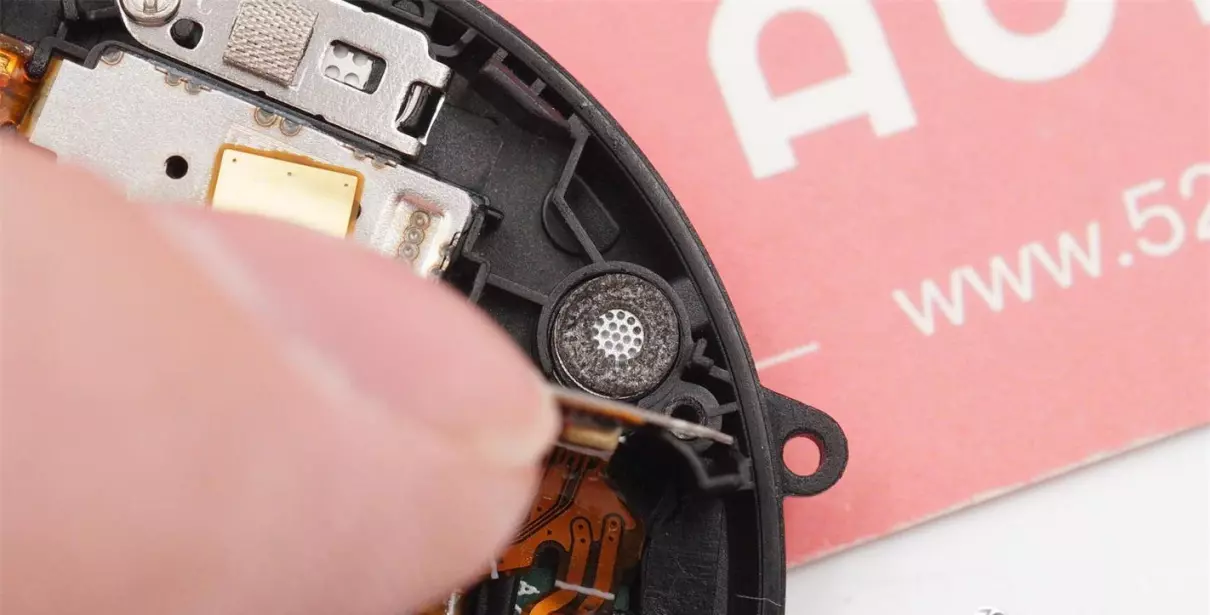

手表内置麦克风防水透气结构特写。

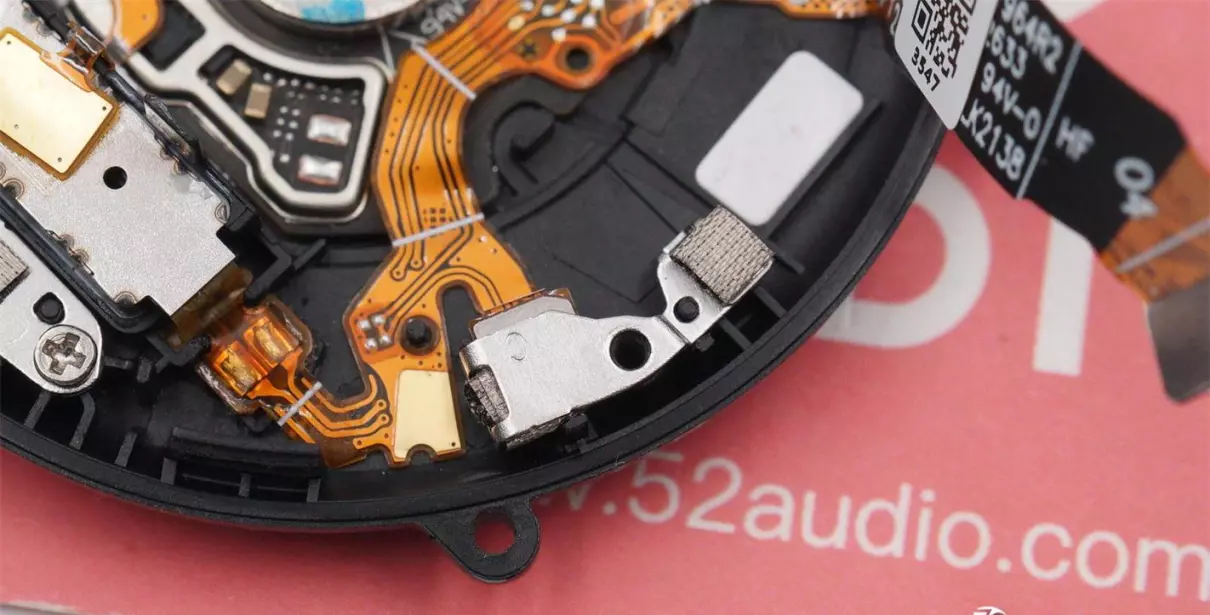

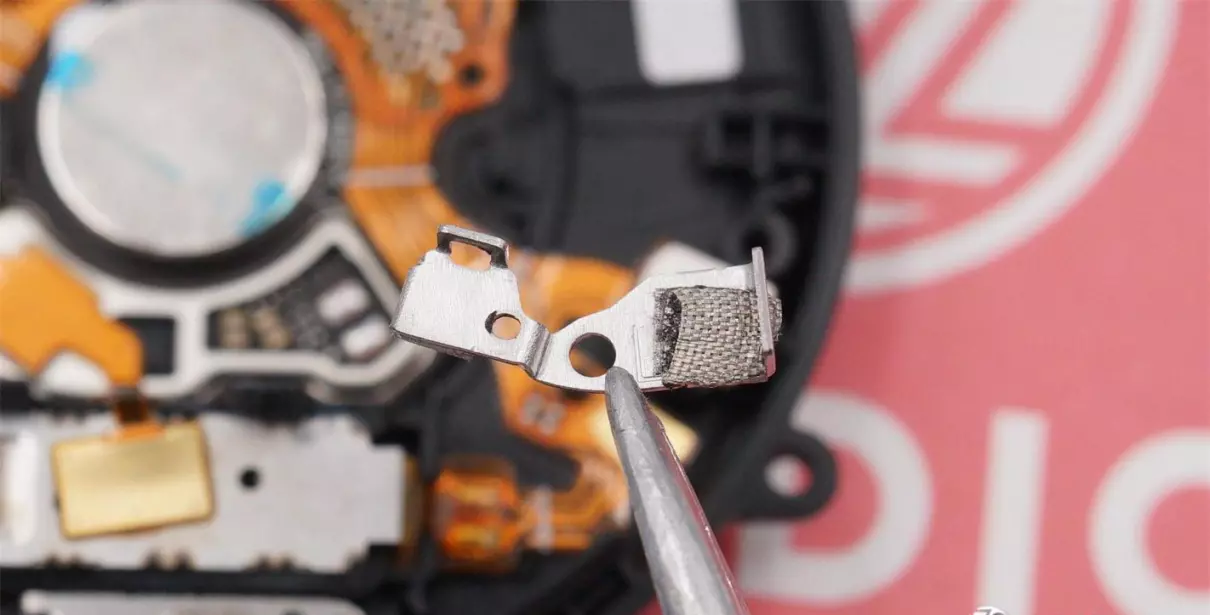

手表平衡气压的透气结构特写，同样设有金属垫片固定。

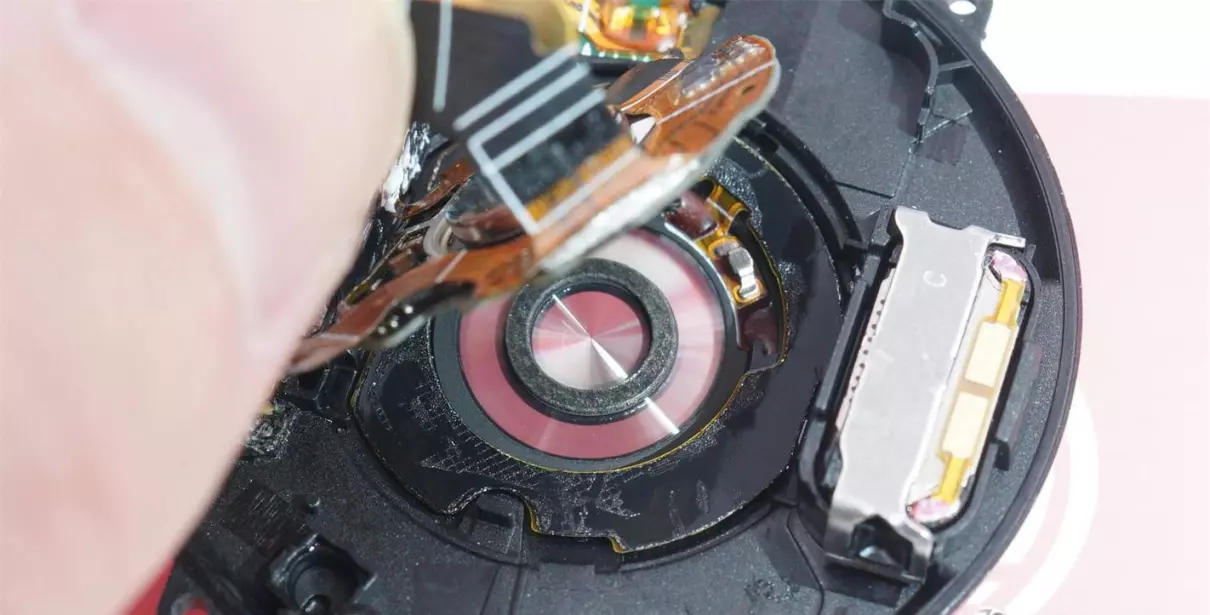

取出传感器模组，手表底壳有菲涅尔透镜结构。环绕在透镜周围的黑色线圈是无线充电线圈。

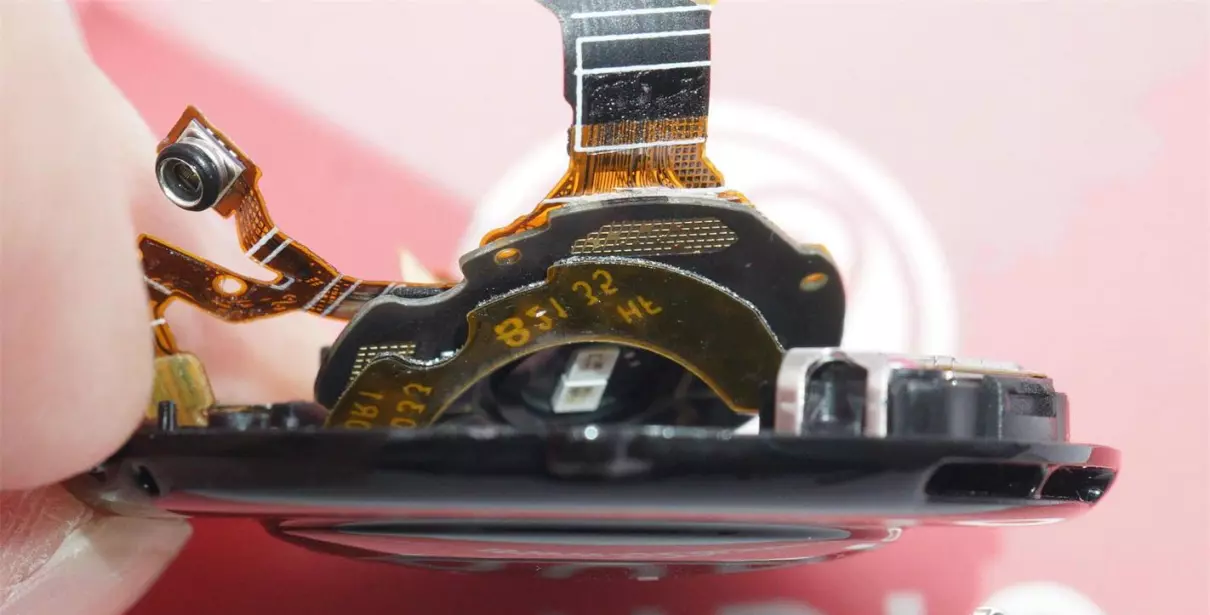

取出传感器电路，共两层。下层是无线充电接收线圈，上层是传感器组件。

传感器模组特写，设有8颗传感器检测人体心跳等。

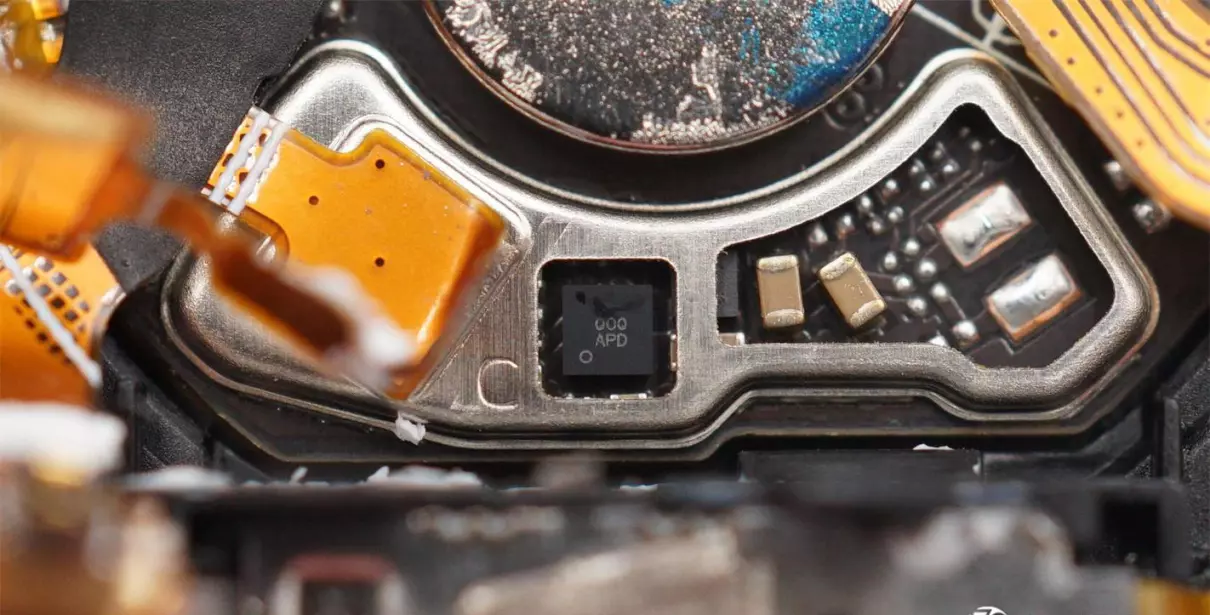

丝印“000APD”的IC。

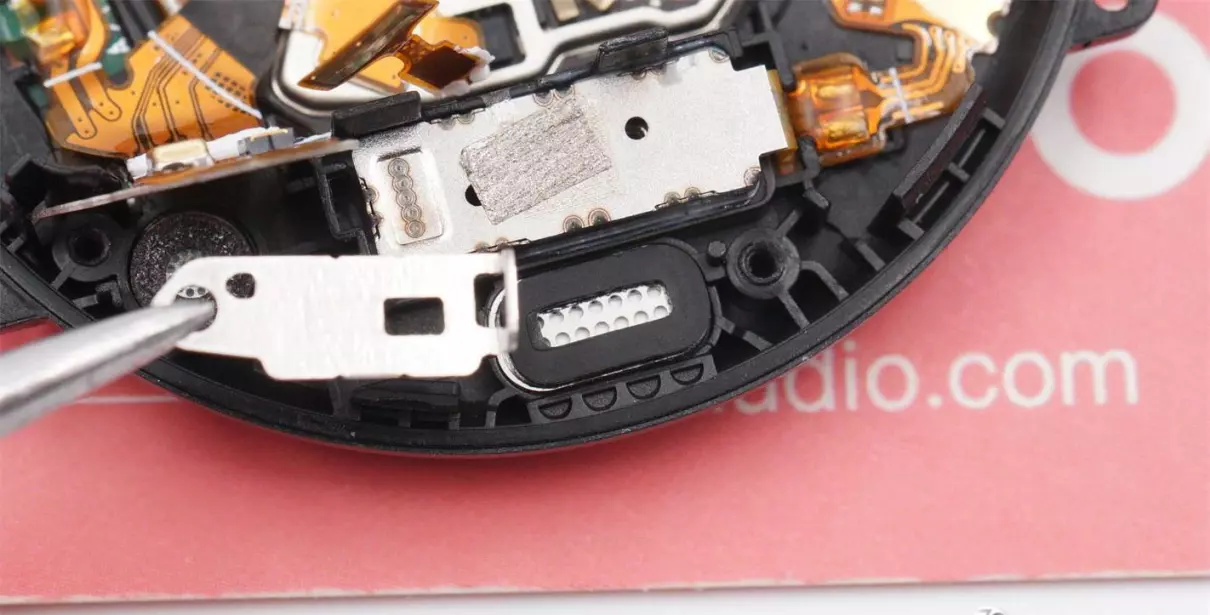

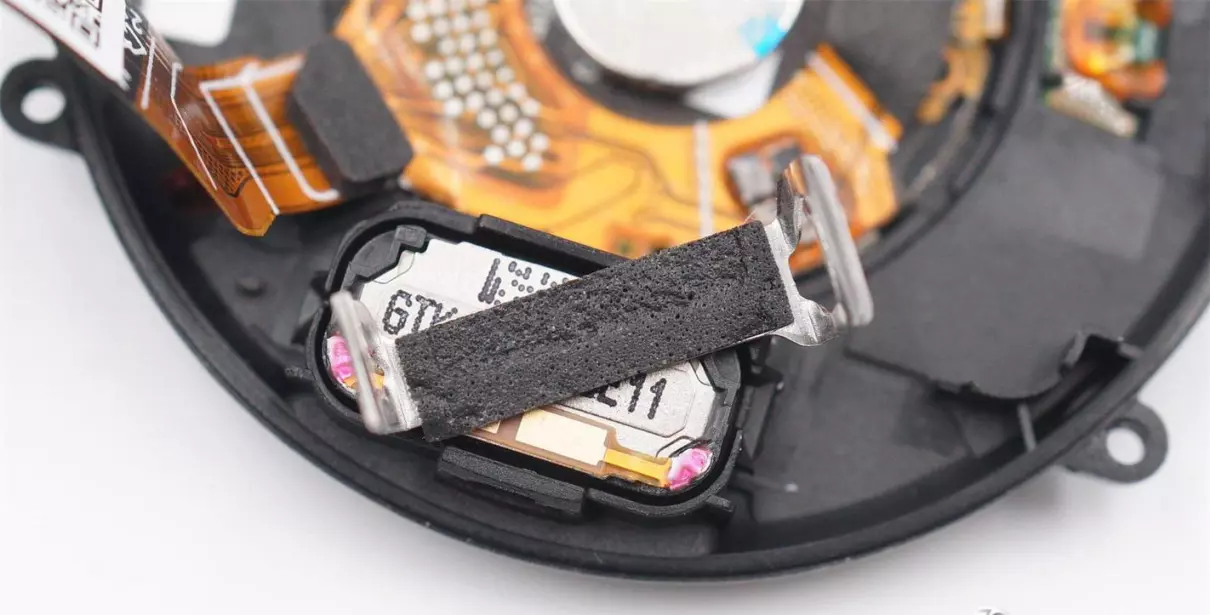

扬声器固定片内侧有缓震泡棉。

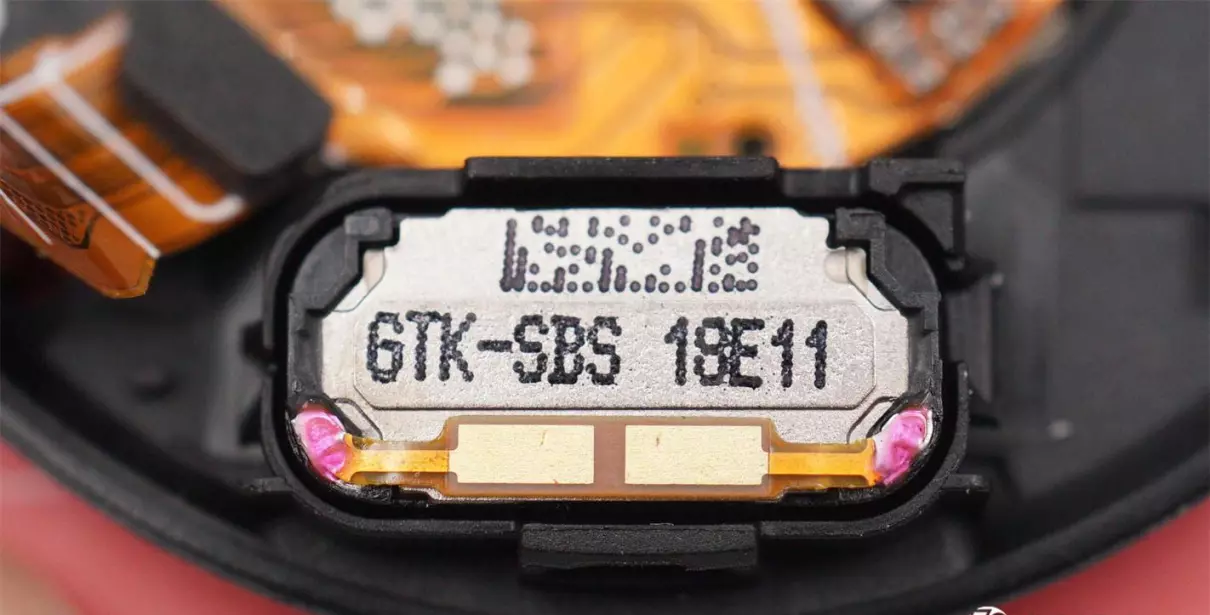

扬声器背面一览，丝印信息“GTK-SBS 18E11”。

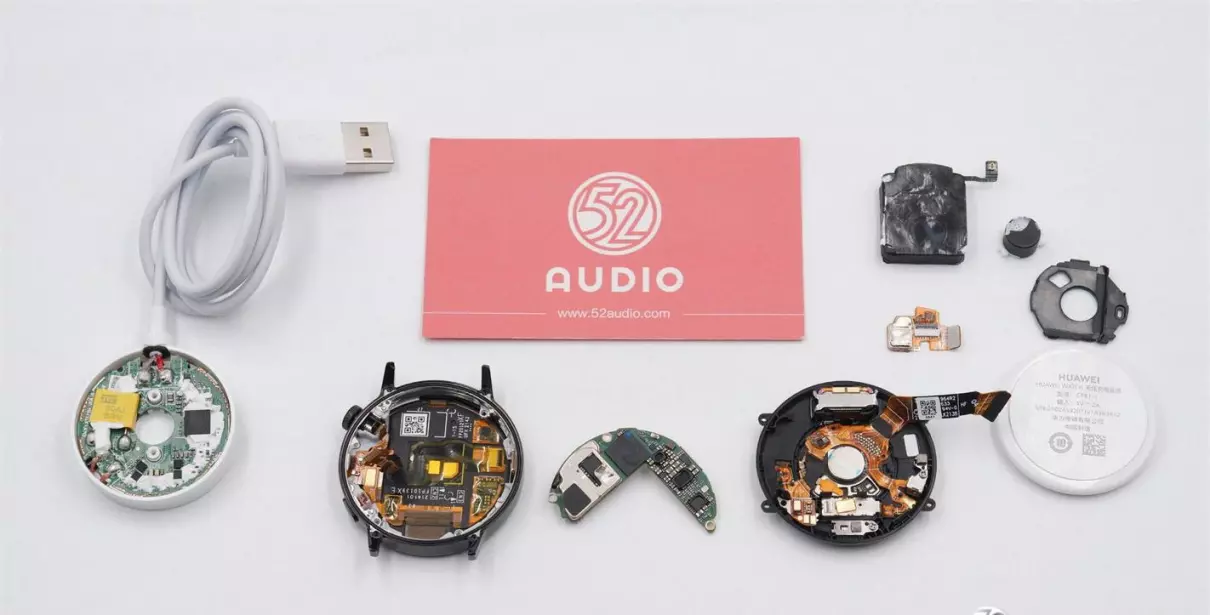

HUAWEI WATCH GT3手表拆解全家福。

三、我爱音频网总结

HUAWEI WATCH GT3手表外观方面采用经典圆形表盘设计，正面搭载了一块1.32英寸AMOLED视网膜屏幕，机身使用不锈钢前壳以及高分子纤维复合材料后壳。

电路方面，手表电池来自ATL东莞新能源，额定容量292mAh，为手表提供最多12天的续航时长。无线充电采用Renesas瑞萨‎P9415单芯片无线电源接收器，适用于30W应用，该器件可配置为通过磁感应接收或发送交流电源信号，可轻松更新控制固件和器件功能。

无线连接方面，手表采用了华为旗下海思Hi3861V100高度集成的2.4GHz SoC WiFi芯片，集成IEEE 802.11b/g/n基带和RF电路，RF电路包括功率放大器PA、低噪声放大器LNA、RF balun、天线开关以及电源管理等模块；支持20MHz标准带宽和5MHz/10MHz窄带宽，提供最大72.2Mbit/s物理层速率，为手表无线连接提供超强稳定性。

手表SoC采用BES恒玄BES2500L，集存储、音频、连接为一体，集成BT5.2双模蓝牙，可支持BLE数据传输、蓝牙通话和音乐播放功能；内置多核异构CPU，集成2MB SRAM。
